Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H1263NL / HX2019NLT
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Şartname-1: |
H1263NL |
Şartname-2: |
HX2019NL |
Ethernet: |
10/100 hızlı |
POE: |
350mA |
Bağlantı noktası: |
Tek |
Hipot: |
1500 |
P3: |
HX2019NLT |
Eşdeğer PN: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Şartname-1: |
H1263NL |
Şartname-2: |
HX2019NL |
Ethernet: |
10/100 hızlı |
POE: |
350mA |
Bağlantı noktası: |
Tek |
Hipot: |
1500 |
P3: |
HX2019NLT |
Eşdeğer PN: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |

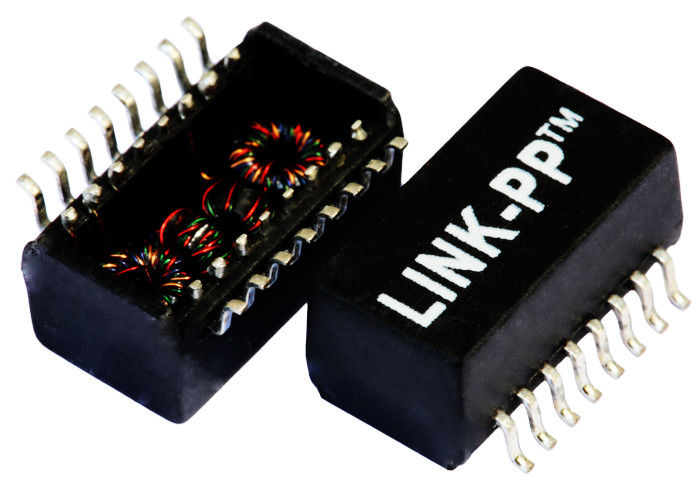

H1263NL SIN 100 P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MANYETIK HX2019NLT
1.1Port Lan Trafo
2.Soli Yapı: Toroidal
3.100base-t trafo
4. SDM, 16 iğneler
5. RoHS tepe reflow sıcaklık derecesi 245 ° C °°
6. IEEE 802.3af / ANSI X3.263 uyumlu performans
7. IP telefon veya anahtar uygulamaları için tasarlandı
ETHERNET (PoE) üzerinden 10 / 100Base-TX VoIP Manyetik Modüller ve GÜÇ
Elektriksel Özellikler (25)
1. Tutar Oranı:
TX = 1CT: 1CT RX = 1CT: 1CT
2.Insertion kaybı:
0,1-100 MHz: -1,0dB MAX
3. dönüş kaybı:
0.1-30MHz: -18dB MIN
30-60 MHz: -13dB MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0.1-100 MHz: -35dB MIN
5.DCMR:
30 MHz: -42dB MIN
60 MHz: -36dB MIN
100 MHz: -33dB MIN
6.CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Kravat: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
11. İzolasyon Gerilimi: 1500Vrms
12. Çalışma Sıcaklığı: -40 ℃ ～ + 85 ℃.
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
| H1263NL SIN 100 P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MANYETIK HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
