Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: TG1G-S012NZRL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Öğe Hayır: |
TG1G-S012NZRL |
Kategori: |
Gigabit Rj45 Trafo |
Oranı dönüş: |
1CT : 1CT |
Montaj: |
Yüzey Montajı |
Boyut / Boyut: |
17,7 mm U x 15,8 mm G |
Yükseklik - Oturmuş (Maks.): |
6.6mm |
Eski PN: |
TG1G-S012NZRL |
Kütle PN: |
LP6062ANL |
Arşiv Disponibili: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
Öğe Hayır: |
TG1G-S012NZRL |
Kategori: |
Gigabit Rj45 Trafo |
Oranı dönüş: |
1CT : 1CT |
Montaj: |
Yüzey Montajı |
Boyut / Boyut: |
17,7 mm U x 15,8 mm G |
Yükseklik - Oturmuş (Maks.): |
6.6mm |
Eski PN: |
TG1G-S012NZRL |
Kütle PN: |
LP6062ANL |
Arşiv Disponibili: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
| TG1G-S012NZRL => LP6062ANL | Dönüş 1CT:1CT | Gigabit Ayrı Transformör | 1000 Base-T SMT |
Gigabit Ethernet Ayrı Transformör
IEEE802.3ab/af Uyumlu
UL/EN60950 tanınır
% 100 elektrik testi
1500Vrms Hi-Pot
Patentli Açık Çerçeve Yapısı

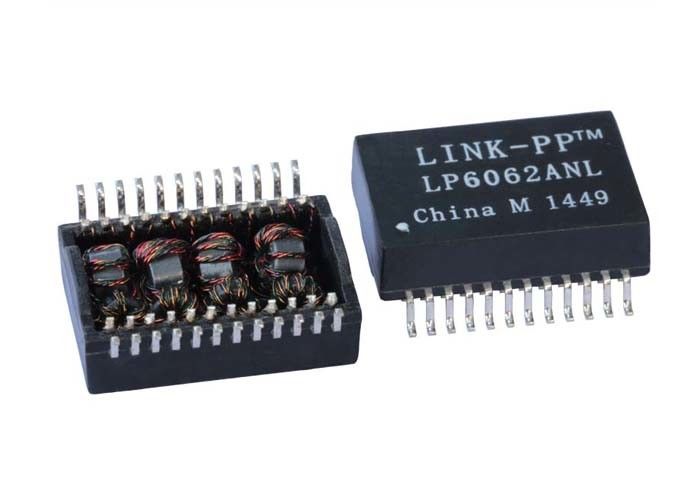

Halo TG1G-S012NZRL Transformörü
LINK-PP LP6062ANL Çapraz
18 yıldır tasarımcı ve üreticidir.
- Evet.2500 Çalışma, 4bitkiler
Kesinlikle.Fluke'u geç.Ağ analizatörü
- Evet.Dört haftalık stok.
Müşterilerin gerektirdiği bilgilere göre esnek tasarım, herhangi bir ek ücret ödemeden.
| Liman sayısı | Başvurular | Dönüş oranı | Ethernet üzerinden güç |
| Tek GE | 1G Ethernet | 1:1 | IEEE 802.3/IEEE 802.3af |
| Paketleme | Sekme Yönü | Montaj Tipi | İletişim Bitir |
| Rulo, Karton | - Hayır. | SMT/SMD | - Hayır. |
| Tırnak sayısı | Koruma | İzolasyon Voltajı | LED Rengi |
| 24 Pin | - Hayır. | 1500 Vrms | --- |
Elektriksel özellikler @25°C
1.Ekleme Kaybı ((dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2Geri dönüş kaybı ((dB Min @ 100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG ((f/80MHz)
3. Crosstalk ((dB Min):
0.3-100MHz: -33-20LOG ((f/100MHz)
4. CM'ye CM REJ:
0.3-100MHz: -30dB Min
5- Başbakan, Başbakan.
0.3-100MHz: -35dB Min
6Dönüş oranı:
PRI:SEC= 1CT:1CT ± 2%P7. İndüktans ((100KHz/0.1V@11mA): 350uH Min
8Düzgün DC akım:
350mA Max @ 57VDC Sürekli
9.Hipot: 1500Vrms/0.5mA
10Çalışma sıcaklığı: -40°C+85°C.
Notlar:
1Gigabit Transformör Modülleri Ethernet üzerinden Güç Seçeneği
2. IEEE 802.3af spesifikasyonunu karşılıyor
3. RoHS kısmı için NL sonekini ekleyin
4RoHS "NL" en yüksek lehim oranı 260°C%%P5°C.
