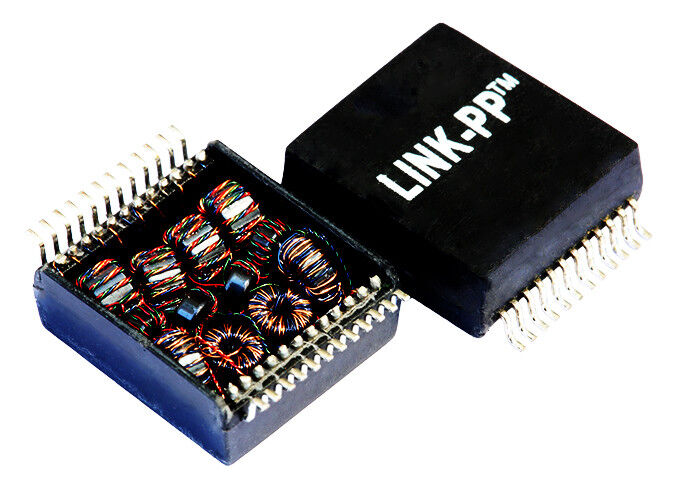

TG1G-E001NYRL Tek Portlu Gigabit Ethernet Transformer SMD Montajı

TG1G-E001NYRLyüksek performanslıdırtek bağlantı noktalı Gigabit Ethernet izolasyon transformatörüiçin tasarlanmış10/100/1000BASE-T Ethernet arayüzleri. Kompakt özelliklere sahipSMD-24 yüzeye montaj paketi,1CT:1CT dönüş oranı,350μH OCL, Ve1,5kV izolasyon voltajıBu LAN transformatörü, endüstriyel ve ticari ağ ekipmanları için mükemmel sinyal bütünlüğü, EMI bastırma ve uzun vadeli güvenilirlik sunar.

TG1G-E001NYRL Tek Bağlantı Noktalı GigE Transformatöre Genel Bakış

TG1G-E001NYRL, yüksek performanslı LAN arayüzleri için tasarlanmış birinci sınıf, tek bağlantı noktalı bir Gigabit Ethernet izolasyon transformatörüdür. Yüzeye Montaj Cihazı (SMD) entegrasyonu için tasarlanan bu sağlam izolasyon modülü, Gigabit ve 10/100 Base-TX uygulamaları için olağanüstü sinyal bütünlüğü ve güvenilirlik sunar.

Zorlu ortamlara dayanacak şekilde tasarlanan TG1G-E001NYRL, -40°C ile +85°C arasındaki geniş endüstriyel sıcaklık aralığında kusursuz şekilde çalışır. Standart 1CT:1CT dönüş oranı, sıkı RoHS uyumluluğu ve 1,5 kV'a kadar izolasyon voltajıyla telekomünikasyon, endüstriyel otomasyon ve kurumsal ağ oluşturma ekipmanları için ideal ağ oluşturma bileşenidir.

Temel Özellikler ve Faydalar

*Gigabit'e Hazır:10/100/1000 Base-TX ağ uygulamaları için optimize edilmiştir.
*Endüstriyel Sınıf Güvenilirlik:Geniş çalışma sıcaklığı aralığı (-40°C ila +85°C), zorlu ortamlarda kararlı çalışmayı sağlar.
*Üstün Sinyal Bütünlüğü:350μH'lik Minimum Açık Devre Endüktansı (OCL), (100KHz'de, 0,1Vrms, 8mA DC öngeriliminde) güvenilir veri iletimini ve IEEE 802.3 uyumluluğunu garanti eder.
*Yüksek İzolasyon Koruması:1,5 kV izolasyon voltajı, hassas IC'leri ve ekipmanı elektrik dalgalanmalarından ve topraklama döngüsü sorunlarından korur.
*Optimize Edilmiş Ayak İzi:Kompakt SMD-24 paket formatı, otomatik al ve yerleştir montajına olanak tanıyarak üretim maliyetlerini azaltır.
*Çevre Dostu:Tamamen RoHS ve RoHS (7a) uyumludur.

TG1G-E001NYRL Gigabit Ethernet Trafosunun Teknik Özellikleri

TG1G-E001NYRL SMD LAN İzolasyon Transformatörü Veri Sayfası

Ortak Uygulamalar

TG1G-E001NYRL SMD izolasyon modülü son derece çok yönlüdür ve aşağıdakiler de dahil olmak üzere çok çeşitli B2B ve endüstriyel uygulamalar için uygundur:

1. Ağ Donanımı: Yönlendiriciler, anahtarlar ve ağ hub'ları.
2. Endüstriyel IoT (IIoT): Endüstriyel PC'ler, motor kontrolleri ve otomatik üretim sistemleri.
3. Telekomünikasyon: Geniş bant ağ geçitleri, baz istasyonları ve uç bilgi işlem cihazları.
4. Gömülü Sistemler: Güvenilir LAN izolasyonu gerektiren tek kartlı bilgisayarlar ve özel anakartlar.

Neden TG1G-E001NYRL'yi Seçmelisiniz?

Kritik ağ altyapısı için bileşen tedarik ederken, paket kaybını en aza indirmek ve ekipman ömrünü en üst düzeye çıkarmak çok önemlidir. TG1G-E001NYRL, ortak mod gürültüsünü etkili bir şekilde filtreler ve güçlü elektriksel izolasyon sağlayarak ağ donanımınızın zorlu endüstriyel ortamlara dayanıklı olurken katı IEEE standartlarını karşılamasını sağlar.

Notlar

• Ethernet Üzerinden Güç (PoE) seçeneğine sahip Gigabit Transformatör Modülleri.
• IEEE 802.3 / IEEE 802.3af spesifikasyonlarıyla uyumludur.
• RoHS uyumlu parçalar için son ek ekleyin“NL”.
• RoHS “NL” tepe lehimleme sıcaklığı derecesi:260°C ±5°C.
• Performans ve güvenilirliği sağlamak için %100 elektriksel olarak test edilmiştir.

Ethernet İzolasyon Transformatörü – LINK-PP Çapraz Parça Numaraları
