| Teknik Özellikler: | 7490101120 | Uygulama: | FE Trafo |
|---|---|---|---|
| Dönüş Oranı: | 1: 1 | PIN: | 16 |
| Hipot: | 1500V | Çapraz PN: | LP41606NL |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Adım / Veri Sayfası | ||
| Vurgulamak: | Tek portlu trafo,çift portlu trafo |
||

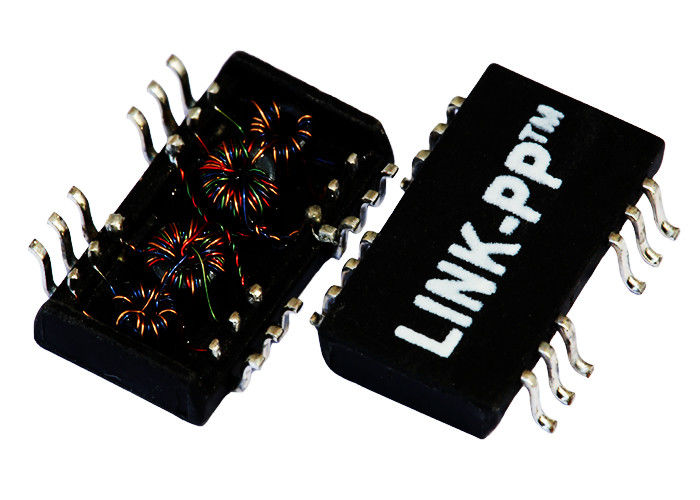

7490101120 / LP41606NL 10/100 Trafo Düşük Profil SMD Manyetik Modülü
| Çapraz 7490101120 | Veri Sayfası / Fiyat / Şartname / 3D | 10/100 Trafo | 1: 1 Dönüş Oranı | Çapraz LP41606NL |
Elektriksel Özellikler @ 25 ° C
1.Turns Oranı (%% P5%):
TX = 1CT∶1CT RX = 1CT∶1CT
2.OCL: 350uH MIN @ 100KHz / 0.1V
3.Insertion kaybı:
0,3-100 MHz: -1,1dB MAX
4. Dönüş Kaybı (dB TYP):
30 MHz: -20 60 MHz: -14
80MHz: -11.5
5. Crosstalk (dB TYP):
30 MHz: -45 60 MHz: -40
100MHz: -35
6. CMR (dB TYP):
30 MHz: -42 50 MHz: -37
100MHz: -33
7.Hipot: 1500Vrms / 0.5mA / 60Sec.
8. Çalışma Sıcaklığı: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| 20PT1024X LF 10 / 100Base Çift Bağlantı Noktası Trafo 13F-2010CNL PHT 20 pins Filtre | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTLAR:
1. SOHO (ADSL) gibi uygulamayı desteklemek için tasarlanmıştır
modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar.
2. Çeşitli Turns Oranları ile.
3. ROHS "NL" tepe lehim oranı% 260% P5 ℃.
