Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: G2401CG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
PN.1: |
G2401CG |
Transformatör tipi: |
İzolasyon ve Veri Arayüzü |
Dönüş oranı: |
1CT: 1CT |
Boyut / Boyut: |
15,1 mm Uzunluk x 10 mm G |
Hipot: |
1500V |
Seri üretim: |

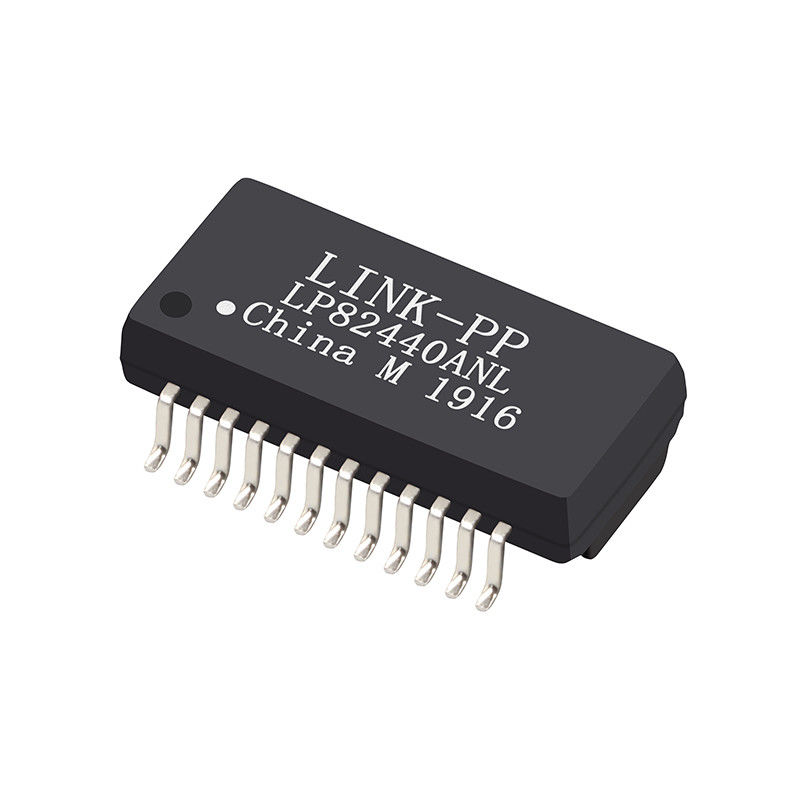

LP82440ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
PN.1: |
G2401CG |
Transformatör tipi: |
İzolasyon ve Veri Arayüzü |
Dönüş oranı: |
1CT: 1CT |
Boyut / Boyut: |
15,1 mm Uzunluk x 10 mm G |
Hipot: |
1500V |
Seri üretim: |
LP82440ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Mentech G2401CG | Veri Sayfası / Fiyat / Şartname / 3D | Gigabit transformatör | Çapraz LP82440ANL |
Elektriksel Özellikler @ 25 ° C
Endüktans OCL: 350uH Min @ 100KHz 0.2V 8mA DC BIAS,
350mA Akım Yeteneği
Kaçak Endüktansı: 0.50uH Max @ 100KHz 0.2V
Interwinding Kapasitesi: 25PF TYP @ 100KHz 0.2V
DC Direnci: 0.9Ω Max
Dönüş Oranı: 1CT: 1CT ±% 5
Kutupluluk: 2-23,5-20, 8-17,11-14İnfaz
Geri Dönüş Kaybı 0.5-30 MHz - 18dB Dak
40.0MHz - 14.4 dB Min
50.0MHz - 13.1 dB Min
60-80MHz - 12.0 dB Min
Çapraz Konuşma: 0,50-60MHz - 40dB Dak
60-100MHz -35dB Min
Ortak Mod Reddi: 0.5-100MHz - 20dB Dak
İzolasyon HI-POT: 1500VAC 1mA 1S
Ürün Tipi: Yeşil Ürün ve Halojen Ücretsiz Ürünler
Çalışma Sıcaklığı: -40 ℃ TO ＋ 85 ℃
| IEEE 802.3ab Gigabit Ethernet'li G2401CG 1000BaseTemel Trafo | |||
|---|---|---|---|
| 0875-1G2T-E3 | HN2436G | 749020020A | G2401CG |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | 7490101120 | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | G4802CG | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
NOTLAR:
1. SOHO (ADSL) gibi uygulamayı desteklemek için tasarlanmıştır
modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar.
2. Çeşitli Turns Oranları ile.
8mA bias akımı ile 3.350uH dk OCL.
4. ROHS "NL" tepe lehim derecesi 255 ± 5 ℃.
