Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H4P041NX-LF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 13/573/2288pcs
Fiyat: $0.06-$1.2
Ambalaj bilgileri: T&R
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
P/N: |
H4P041NX LF |
Transformatör tipi: |
Dip Lan Transformatör |
Oranı dönüş: |
1CT : 1CT |
Boyut: |
37.8mm L x 10.5mm W x 7.8mm H |
Hipot: |
1500Vrms |
Seri üretim: |
Lp40453pnl |
ROHS: |
Evet |
Liman: |
4 |
P/N: |
H4P041NX LF |
Transformatör tipi: |
Dip Lan Transformatör |
Oranı dönüş: |
1CT : 1CT |
Boyut: |
37.8mm L x 10.5mm W x 7.8mm H |
Hipot: |
1500Vrms |
Seri üretim: |
Lp40453pnl |
ROHS: |
Evet |
Liman: |
4 |
Bothhand H4P041NX LF | Çapraz LP40453PNL | HN4264VG | Veri Sayfası / Fiyat / Şartname / 3D |
özellik
H4P041NX LF Her PHY'yi destekleyen manyetik tasarımlar. HN4264VG
8mA önyargı ile 350 uH min OCL dahil olmak üzere IEEE 802.3 standartlarına uygundur.
RoHS gereksinimleri-tüm bölüm No Cd, No Hg ile uyumlu,
Dış iğnelerde Cr6 +, PBB ve PBDE yok ve Pb yok.
Elektriksel Özellikler @ 25 ° C
1. Tutar Oranı:
@ TX = 1CT: 1CT ±% 3 RX = 1CT: 1CT ±% 3 P2.Indüktans OCL:
@ 350uH Min 100KHz 0.1V 8mA DC
3.Insertion Kaybı: @ 1-100MHz: -1.2dB Maks
4. dönüş kaybı:
@ 30MHz: -15dB Min, 50MHz: -13dB Min
80 MHz: -11dB Min.
5.Cross Konuşma:
@ 0.3-30MHz: -40dB Dakika, 30-60MHz: -35dB Dak
60-100MHz: -30dB Min.
6. Ortak Mod Reddi:
@ 1-30MHz: -30dB Min, 30-60MHz: -25dB Dak
60-125MHz: -20dB Min
7. İzolasyon HI-POT:
@ 1500Vrms (Çıkışa Giriş)
8. Çalışma Sıcaklığı: 0 ～ 70 ℃
9. Depolama Sıcaklığı Aralığı: -25 ℃ ～ + 125 ℃

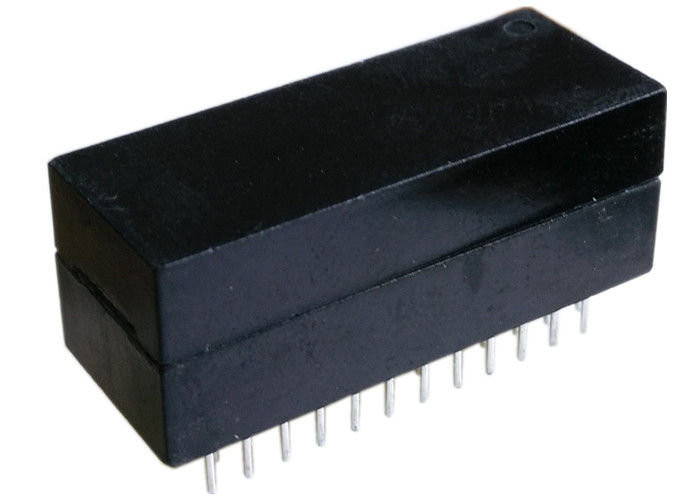

| Bothhand H4P041NX LF Quad Port Modülü 10 / 100Base-TX Lan Tüm PHY için Manyetik | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
NOTLAR:
1. 8mA bias ile 350uH OCL dahil tüm IEEE standartlarını karşılar
Otomatik MDI / MDIX yeteneği için 2. Simetrik TX ve RX kanalları
3. RoHS uyumlu parçalar için NL ek ekler
4. ROHS "NL" tepe lehim derecesi 235 ℃.
