Ev > Ürünler > Ayrık Manyetik Transformatörler > Her iki el H4P041NX LF DIP LAN Transformörü 10/100Base-TX

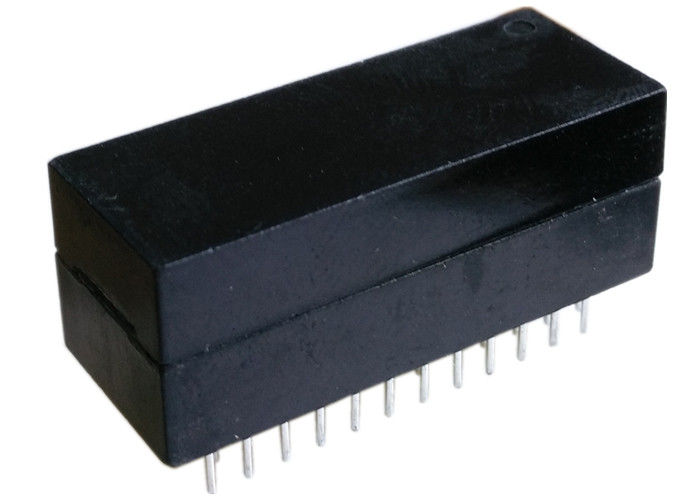

Her iki el H4P041NX LF DIP LAN Transformörü 10/100Base-TX

Ürün Detayları

Menşe yeri: guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: H4P041NX-LF

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 13/573/2288pcs

Fiyat: $0.06-$1.2

Ambalaj bilgileri: T&R

Teslim süresi: 3 gün içinde stok gemisinde

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

10/100base-t manyetikler

,

Dip Lan Transformatör

,

H4P041NX LF

P/N:
H4P041NX LF
Transformatör tipi:
Dip Lan Transformatör
Oranı dönüş:
1CT : 1CT
Boyut:
37.8mm L x 10.5mm W x 7.8mm H
Hipot:
1500Vrms
Seri üretim:
Lp40453pnl
ROHS:
Evet
Liman:
4
P/N:
H4P041NX LF
Transformatör tipi:
Dip Lan Transformatör
Oranı dönüş:
1CT : 1CT
Boyut:
37.8mm L x 10.5mm W x 7.8mm H
Hipot:
1500Vrms
Seri üretim:
Lp40453pnl
ROHS:
Evet
Liman:
4
Her iki el H4P041NX LF DIP LAN Transformörü 10/100Base-TX



H4P041NX LF 10/100 Base-TX Quad Port LAN Manyetik Transformörü


Her iki el H4P041NX LF

Çapraz LP40453PNL

HN4264VG

Veri sayfası/Fiyat/Önerim/3D



Açıklama

BuH4P041NX LFbirDört portlu 10/100Base-TX LAN manyetik transformatörümükemmel sinyal bütünlüğü, EMI bastırma ve PHY uyumluluğu sağlamak için tasarlanmıştır.IEEE 802.3 standartlarıve özellikleri350 μH minimum OCL, 8 mA yanlısıBu transformatör, anahtarlar, merkezler, yönlendiriciler ve gömülü LAN sistemleri gibi Ethernet ağ ekipmanları için idealdir.



Temel Özellikler

  • Dört portlu LAN manyetik transformatörü, DIP paketi
  • 10/100Base-TX Ethernet için IEEE 802.3 uyumlu
  • 350 μH minimum OCL @100KHz, 8 mA DC yanlısı
  • Mükemmel yerleştirme kaybı, dönüş kaybı ve çapraz konuşma performansı
  • Yüksek yalıtım1500 Vrms Hi-Pot
  • RoHS uyumlu ve çevre dostu
  • Çalışma sıcaklığı:0°C ile +70°C arasında
  • Depolama sıcaklığı:-25°C ila +85°C



H4P041NX LF 10/100Base-TX LAN Transformörü Veri Tablosu:

Her iki el H4P041NX LF DIP LAN Transformörü 10/100Base-TX 0

Her iki el H4P041NX LF DIP LAN Transformörü 10/100Base-TX 1



Elektriksel özellikler @ 25°C



Parametreler Değer
Bölüm Numarası H4P041NX LF
Dönüş oranı (±5%) TX 1CT:1CT, RX 1CT:1CT
OCL (μH Min) 350 @100KHz, 0.1V, 8 mA DC yanlısı
Ekleme kaybı (max dB) -1.2 @ 1 ¢100 MHz
Hi-Pot (Vrms) 1500
Geri dönüş kaybı (dB Min) -15 (30 MHz), -13 (50 MHz), -15 (80 MHz)
Çapraz ses (dB Min) -35 (3060 MHz), -30 (60100 MHz)
CMR (dB Min) -30 (1 ′′30 MHz), -25 (30 ′′60 MHz), -20 (60 ′′125 MHz)




Her iki el H4P041NX LF Dörtlü Port Modülü 10/100Base-TX Lan Tüm PHY'ye Manyetik
H4P041NX LF C855-2B4R-54 H4P041NX LF 0879-2C6R-54
HX1225FNL H4P041NX LF H4P041NX LF H4P041NX LF
0826-1X4T-43-F 0810-2H6R-28-F 0811-2X4R-28-F 0854-2X8R-GK-F
HX2326NL 20PT1024X LF H4P041NX LF 0895-2X6R-GK
13F-2010CNL H4P041NX LF S560-6600-GG HN4264VG
7490101120 H2001DG H4P041NX LF S553-6500-44
H2001DG S553-6500-E2 HN4264VG H4P041NX LF
S553-1084-11 LP41654ANL S560-6600-GM S553-6500-55
HN4264VG S553-6500-E4 S560-6600-GV HN4264VG
LP41654ANL H4P041NX LF H2001DG 7490101120



Notlar:


1Tüm IEEE standartlarını karşılar, 8mA yanlısı ile 350uH OCL dahil
2Otomatik MDI/MDIX yeteneği için simetrik TX ve RX kanalları
3. RoHS uyumlu parçalar için NL ekleyin
4RoHS "NL" 235°C'lik en yüksek lehim derecesi.
