Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H1602PR
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
No input file specified.: |
H1602PR |
Transformatör tipi: |
İzolasyon ve Veri Arayüzü |
Dönüş oranı: |
1CT: 1CT |
Boyut / Boyut: |
14mm U x7.8mm G |
Hipot: |
1500V |
Seri üretim: |
LP41604ANL |
No input file specified.: |
H1602PR |
Transformatör tipi: |
İzolasyon ve Veri Arayüzü |
Dönüş oranı: |
1CT: 1CT |
Boyut / Boyut: |
14mm U x7.8mm G |
Hipot: |
1500V |
Seri üretim: |
LP41604ANL |
|
H1602PR |
Çapraz LP41604ANL |
10/100B |
Veri sayfası/Fiyat/Spesifikasyon/3D |
Özellik
H1602PR Her PHY'yi desteklemek için manyetik tasarımlar.LP41604ANL
8mA önyargılı 350 uH min OCL dahil IEEE 802.3 standartlarına uygundur.
RoHS gereksinimlerine uyun-bütün parça No Cd, No Hg,
Harici pinlerde Cr6+ yok, PBB ve PBDE yok ve Pb yok.
Elektriksel Özellikler @ 25°C
1.Dönüş Oranı(%%P3%):
TX=1CT:1CT RX=1CT:1CT
2.Endüktans OCL:
350uH MIN @ 100KHz 0.1V
3. Ekleme Kaybı:
-1.1dB MAKS @ 1-100MHz
4. İade Kaybı:
-16dB MIN @ 1-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Çapraz konuşma:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Ortak Mod Reddi:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7.Hipot Testi:1500Vrms
8.Çalışma Sıcaklığı Aralığı: -40℃ TO +85℃.

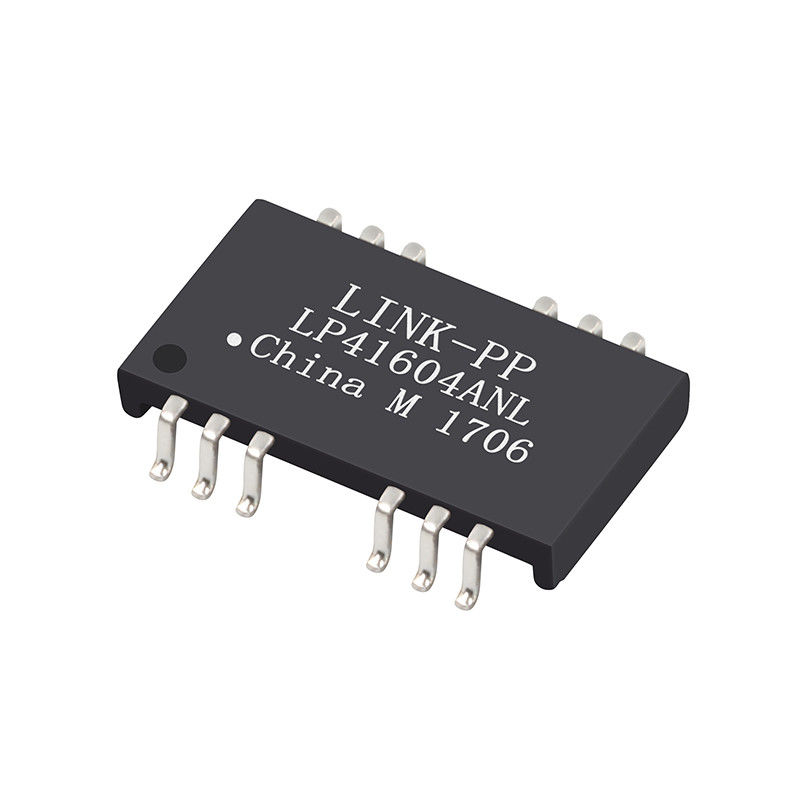

| H1602PR Ethernet Darbe Trafosu LP41604ANL 10/100B PHY Uyumlu | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
NOTLAR:
1. SOHO (ADSL modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar gibi uygulamaları desteklemek için tasarlanmıştır.
2. IEEE 802.3 spesifikasyonunu karşılar.
3.Maximun yeniden akış sıcaklığı 260℃,10s,3 kattır.
