Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJG0843GENL
belge: LPJG0843GENL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.39-$0.85
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: 3-5 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 250000-320000/ay
PN: |
LPJG0843GENL |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |
PN: |
LPJG0843GENL |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |

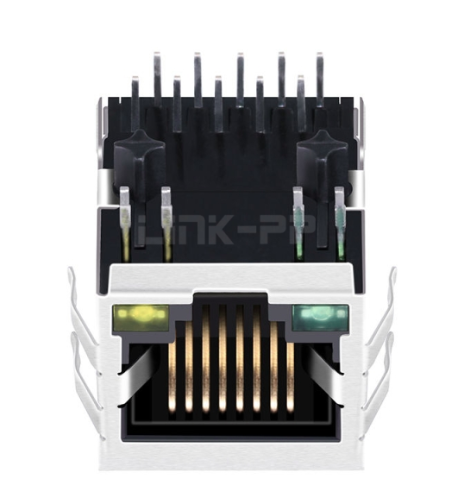

LINK-PP LPJG0843GENL Gigabit RJ45 konektörünü keşfedin, entegre manyetik, yeşil / sarı LED'ler, EMI sekmeleri ve RoHS uyumluluğu ile tek portlu 10/100/1000 Base-T sekme aşağı RJ45 jack.
LINK-PP LPJG0843GENL, entegre 1000 Base-T mıknatıslarına sahip yüksek performanslı bir Gigabit RJ45 Konektörüdür. IEEE 802.3 özelliklerini karşılamak için tasarlanmıştır.Bu tek portlu (1x1) konektör, PoE olmayan uygulamalar için güvenilir Ethernet bağlantısı sağlar.Yer tasarrufu sağlayan Tab-Down, EMI koruması ve Yeşil/Sarı LED göstergeleri ile yan giriş tasarımı ile SOHO cihazları, ana kartlar, merkezler,ve anahtarlar.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | LPJG0843GENL |
| Üreticisi | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Parça Durumu | Aktif |
| Bağlantı tipi | Entegre mıknatıslı RJ45 konektörü |
| Uygulama | LAN Ethernet (PoE olmayan) |
| Liman sayısı | 1x1 Tek Liman |
| Ağ Hızı | 10/100/1000 Baza-T |
| Montaj Tipi | Çukurdan |
| PCB Montajı | Yan Giriş |
| Yönlendirme | 90° Düz açı |
| Kilit Yapısı | Alt Sekme |
| Koruma | EMI Tab'ları ile |
| LED göstergeler | Yeşil / Sarı |
| Çalışma sıcaklığı | 0°C - +70°C |
| Boyutlar (L × W × H) | 0.837" × 0.627" × 0.524" (21.25mm × 15.93mm × 13.30mm) |
| Uygunluk | RoHS (2011/65/AB) |
| Elektriksel parametreler | Test koşulları / frekans aralığı | Performans |
|---|---|---|
| Dönüş oranı | Birincil: İkincil | 1CT:1CT (±2%) |
| OCL (Açık Döngü İndüktansi) | @100KHz, 0.1V, 8mA DC Bias | 350μH Dakika |
| Hipot İzolasyon Voltajı | - | 1500 Vrms Dakika |
| Ekleme Kaybı | 1 ~ 65 MHz | -0,5 dB Max |
| Ekleme Kaybı | 65 ~ 100 MHz | -0.8 dB Max |
| Ekleme Kaybı | 100 ~ 125 MHz | -1,2 dB Max |
| Dönüş kaybı (100Ω yük) | 1 ~ 30 MHz | -16 dB Min |
| Dönüş kaybı (100Ω yük) | 30 ~ 40 MHz | -13,5 dB Min |
| Dönüş kaybı (100Ω yük) | 40 ~ 50 MHz | -11.5 dB Min |
| Dönüş kaybı (100Ω yük) | 60 ~ 80 MHz | -10 dB Min |
| Çapraz Konuşma | 1 ~ 100 MHz | -30 dB Min |
| Ortak Modu Reddedilme | 1 ~ 100 MHz | -30 dB Min |
| LED Parametresi | Durum | Spesifikasyon |
|---|---|---|
| Sol LED Rengi | - | Yeşil |
| Sol LED Dalga Boyutu | - | 565nm |
| Sağ LED Rengi | - | Sarı |
| Sağ LED Dalga Boyutu | - | 585nm |
| İleri Voltaj (VF) | @ 20mA | 1.8V ~ 2.6V |
| Ters sızıntı akımı (IR) | @ 5V | 10μA maksimum |
LPJG0843GENL Gigabit RJ45 konektörü, mekanik dayanıklılığı ve istikrarlı elektrik performansını sağlamak için endüstriyel kalite malzemeler kullanılarak üretilmiştir.
| Malzeme bileşeni | Spesifikasyon |
|---|---|
| Konut malzemeleri | Termoplastik PBT + % 30 cam lif |
| Yanıcılık derecesi | UL94V-0 |
| İletişim malzemesi | Fosfor Bronz (C5210R-EH), 0.35mm |
| Kontakte Yapıştırma | Altın Nikel üzerinde, Min 6μ" Altın |
| Pin malzemesi | Bakır (C2680R-H), 0,35 mm |
| Koruyucu malzeme | Paslanmaz çelik (SUS 201-1/2H), 0,2 mm |
| Dalga kaynak sıcaklığı | 265°C maksimum 5 saniye |
Entegre manyetik ile bir RJ45 konektörü kullanmak, ayrık transformatör çözümlerine kıyasla birkaç avantaj sunar:
Gigabit Ethernet uygulamaları için LPJG0843GENL gibi entegre manyetik RJ45 konektörleri verimli ve uygun maliyetli bir ağ arayüzü çözümü sağlar.
LPJG0843GENL, Gigabit Ethernet ağ uygulamaları için tasarlanmış entegre 1000 Base-T mıknatıslı tek portlu bir RJ45 konektörüdür.
Evet, 10/100/1000 Base-T Ethernet aktarımını destekler.
Bu model PoE olmayan LAN Ethernet uygulamaları için tasarlanmıştır.
90° dik açılı bir delikli yan girişli PCB montaj yapılandırması kullanır.
Evet, EMI etiketleri ve daha iyi EMI koruması için paslanmaz çelik kalkan da dahil.
Bağlantı yeşil ve sarı LED göstergeler içerir.
