Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: JXR1-0001NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive & Competitive
Ambalaj bilgileri: Tepsi ve karton ve Reel
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Midcom PN: |
JXR1-0001NL |
Çin yapımı: |
SM-LPJ6011CNL |
Aile: |
10 / 100Mbps |
Kategori: |
Manyetikli Rj-45 |
Oryantasyon: |
yukarı |
Numuneler: |
3-5 Mevcut |
Midcom PN: |
JXR1-0001NL |
Çin yapımı: |
SM-LPJ6011CNL |
Aile: |
10 / 100Mbps |
Kategori: |
Manyetikli Rj-45 |
Oryantasyon: |
yukarı |
Numuneler: |
3-5 Mevcut |
|

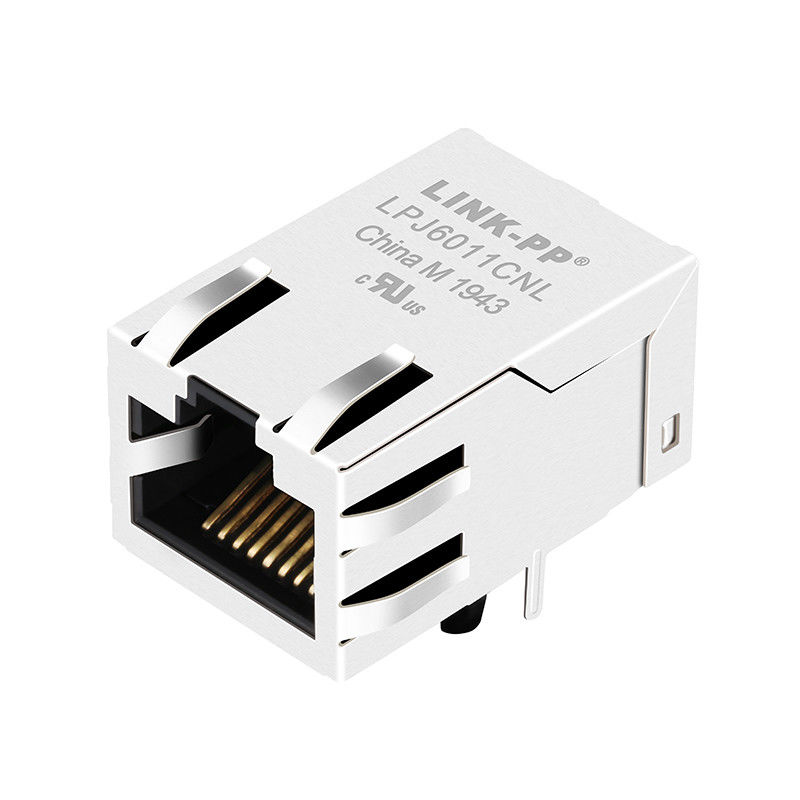

JXR1-0001NL Darbe Jack
|
||||||||||||||||||||||||||||||||
|
Tüccar Parça Numarası
|
JXR1-0001NL
|
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Çin yapımı
|
SM-LPJ6011CNL
|
|||||||||||||||||||||||||||||||
|
Üretici firma
|
LINK-PP Çin
|
|||||||||||||||||||||||||||||||
|
Tanım
|
Rj-45 Entegre Transformatörler
|
|||||||||||||||||||||||||||||||
|
Mevcut Belgeler
|
PDF/3D/Adım/IGS/Fiyat/Çapraz
|
|||||||||||||||||||||||||||||||
|
Mevcut Miktar
|
2.000 ADET veya 4 hafta
|
|||||||||||||||||||||||||||||||
1.TR:(100KHz,0.1V);
TX=1CT:1CT ±3% RX=1CT:1CT ±3%P2.OCL:(100KHz,100mV,8mA,DC Bias)
PİMLER:(P1,P2),(P7,P8)=350uH DK
3. HİPOT:
60 SANİYE İÇİN PİMLER(P1,P3,P2)TO (J1,J2)=1500VAC
60 SANİYE İÇİN PİMLER(P7,P6,P8)TO (J3,J6)=1500VAC
4. EKLEME KAYBI:
-1.0dB MAKS @ 0.3MHz - 100MHz
5.GERİ DÖNÜŞ KAYBI:
-20dB MIN @ 1MHz - 10MHz
-16dB MIN @ 10MHz - 30MHz
-12dB MIN @ 30MHz - 60MHz
-10dB MIN @ 60MHz - 100MHz
6.ÇAPRAZ KONUŞMA:
-40dB MIN @ 1MHz - 30MHz
-35dB MIN @ 30MHz - 60MHz
-30dB MIN @ 60MHz - 100MHz
7.ORTAK MOD REDDEDİĞİNDE ORTAK:
-30dB MIN @ 1MHz - 50MHz
-20dB MIN @ 50MHz - 150MHz
8.ÇALIŞMA SICAKLIĞI: -40℃～+85℃.
NOTLAR:
1. SOHO (ADSL) gibi uygulamaları desteklemek için tasarlanmıştır
modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar.
2. IEEE 802.3 spesifikasyonunu karşılar
3. Konektör Malzemeleri:
Muhafaza: Termoplastik PBT+30%GF UL94V-0
İletişim: Fosfor Bonze C5210R-EH Kalınlık=0.35mm
Pimler: Pirinç C2680R-H Kalınlık=0.35mm
Kalkan: SUS 201-1 / 2H Kalınlık = 0,2 mm
Temas kaplaması: Altın 6 mikro inç min. Temas alanında.
4. Dalga lehim ucu sıcaklığı: 265 ℃ Maks
Dalga lehim ucu sıcaklık süresi: 5 Saniye Maks
