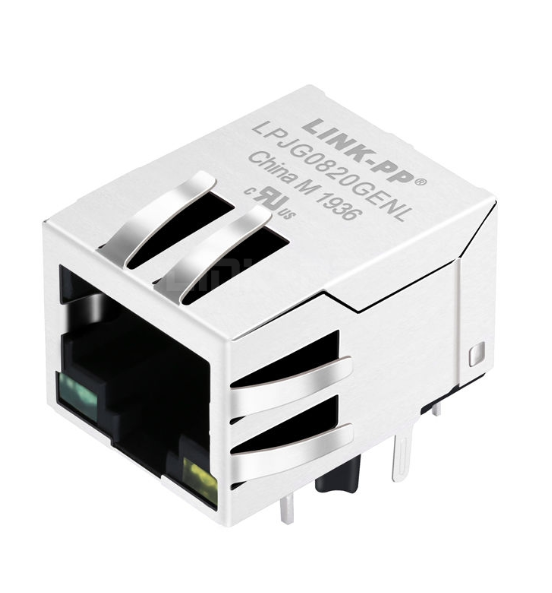

JD0-0001NL THT Yan Girişli RJ45 Konektörü, 1000BASE-T Manyetikli

Ürün Genel Görünümü

BuJD0-0001NLbirEntegre manyetik ile 1x1 Gigabit Ethernet RJ45 konektörü, güvenilir1000BASE-TBu,Çapraz delik (THT), yan girişBağlantı manyetik işlevselliği, EMI korumasını birleştirir veÇift LED göstergekompakt bir ayak izinde, sabit sinyal performansını desteklerken PCB tasarımını basitleştirmeye yardımcı olur.

Onunla2250VDC yalıtımı,350μH minimum açık devre indüktansı, veFCC Part 68 uyumluluğu, JD0-0001NL, sağlam ve alan verimli bir RJ45 arayüzü gerektiren ağ ekipmanları, endüstriyel PC'ler, yönlendiriciler, anahtarlar ve diğer Ethernet cihazları için uygundur.

Temel Özellikler

• 1000BASE-T Gigabit Ethernet'i desteklerYüksek hızlı ağ bağlantısı için
• Entegre manyetikPCB ayak izini azaltmaya ve sinyal bütünlüğünü korumaya yardımcı olur
• 350μH minimum OCListikrarlı manyetik performans için 8mA DC yanlısı
• 2250VDC yalıtımıElektriksel koruma için PHY tarafı ve hat tarafı arasında
• Çift yeşil/sarı LEDBağlantı ve faaliyet durumunun belirtilmesi için
• Çukurlu, yan giriş tasarımıGüvenli mekanik montaj için
• UL94 V-0 alevden koruyucu kaplamaDaha fazla güvenlik ve dayanıklılık için
• Nikel kaplamalı tunç kalkanEMI korumasının iyileştirilmesi için
• Seçkin altın kaplama temaslarGüvenilir çiftleşme performansı için
• Dalga kaynak uyumluverimli bir tahta montajı için

Özellikler

1Genel ve Mekanik Spesifikasyonlar

2Malzeme özellikleri

• Konaklama:Termoplastik, siyah, UL94 V-0 derecesi
• Kalkan malzemesi:Bakır
• Koruyucu kaplama:Nikel
• İletişim malzemesi:Fosfor bronz
• İletişim plaka:Selektif altın, temas bölgesinde en az 6μ-inç

3Elektriksel özellikler

• Dönüş oranı (@ 100 kHz):1%1 ± 5%
  • (P2~P3):(J1~J2) = 1:1
  • (P4~P5):(J3~J6) = 1:1
  • (P6~P7):(J4~J5) = 1:1
  • (P8~P9):(J7~J8) = 1:1
• Birincil indüktansa (OCL):350μH minimum @ 100 kHz, 0.1V, 8mA DC yanlısı
• DC direnci:1.2Ω maksimum
• İzolasyon (Hi Pot):2250VDC, PHY hattın yanından yana
• Ekleme kaybı:-1.0dB tipik, 1 ¢125MHz
• Geri dönüş kaybı:
  • 1°40MHz: -16dB dakikada
  • 4060MHz: -12dB min
  • 60~80MHz: -10dB dakikada
  • 80-100MHz: -8dB dakikada
• Çapraz konuşma:-30dB dakikada, 100MHz.
• Ortak mod zayıflaması:-30dB dakikada, 100MHz.

4LED Özellikleri

Test koşulları:İleri akım IF = 20mA

5Çevre ve Lehimleme Profili

• Çalışma sıcaklığı:0°C - +70°C
• Depolama sıcaklığı:-40°C ila +85°C
• Önerilen lehimleme işlemi:Dalga kaynak
• Peak kaynak sıcaklığı:260°C maksimum 10 saniyeye kadar

6Paket Bilgisi

• Standart ambalaj:50 adet/taşa
• Baş karton:1200 adet/kutusu

JD0-0001NL çizim

Başvurular

JD0-0001NL, aşağıdakiler de dahil olmak üzere çok çeşitli Ethernet ve ağ ekipmanları için uygundur:

• Gigabit Ethernet anahtarları
• Ağ yönlendiricileri
• Endüstriyel bilgisayarlar
• Gömülü ağ sistemleri
• İletişim ekipmanları
• RJ45 arayüzüne sahip ana ve kontrol panelleri

JD0-0001NL Gigabit RJ45 Konektörü Hakkında SORULAR

S1: JD0-0001NL hangi ağ hızını destekliyor?

C: JD0-0001NL, 1: 1 dönüş oranıyla 1000BASE-T ağ hızlarını tam olarak destekleyen Gigabit Ethernet uygulamaları için tasarlanmıştır.

S2: Bu konektör Power over Ethernet (PoE) desteği veriyor mu?

Cevap: Hayır, JD0-0001NL, PoE olmayan bir konektör olarak sınıflandırılmıştır.

S3: Entegre manyetiklerin izolasyon voltajı nedir?

A: Bu RJ45 jack, mükemmel ekipman güvenliğini ve sinyal bütünlüğünü sağlayan PHY tarafından Line tarafına kadar 2250VDC yalıtım derecesi ile sağlam yüksek voltaj koruması sağlar.

S4: Entegre LED'ler için özellikler nelerdir?

A: Bağlantı, standart yeşil ve sarı LED'lere sahiptir.

Yeşil LED: 565nm dalga boyu, 2.2V tipik ileri voltaj (2.4V Max).
Sarı LED: 590nm dalga boyu, 2.1V tipik ileri voltaj (2.5V Max).

S5: JD0-0001NL için önerilen lehimleme profili nedir?

A: Parça Through-Hole Teknolojisi (THT) için tasarlanmıştır ve dalga lehimleme için şiddetle tavsiye edilir.

S6: Çalışma sıcaklık aralığı nedir?

C: JD0-0001NL, standart ticari ortamlar için, 0 ° C'den + 70 ° C'ye kadar bir çalışma sıcaklığı aralığı ile inşa edilmiştir. Güvenli depolama sıcaklığı aralığı -40 ° C'den + 85 ° C'ye kadar.

S7: Kontaklara hangi seviyede altın kaplama uygulanır?

Cevap: Fosfor bronz temasları, zamanla güvenilir bağlantı ve korozyona direnç sağlamak için çiftleşme bölgesinde en az 6 mikro inç kalınlığında seçici altın kaplama özelliğine sahiptir.

S8: Bu manyetik jack'ın birincil induktansi (OCL) nedir?

A: Birincil indüktansa en az 350μH (100KHz, 0.1V'de test edildi) 8mA DC yanlısı ile garanti edilir.

S9: JD0-0001NL RoHS uyumlu mu?

A: Evet, ürün, lehimdeki kurşun için standart bir muafiyetle RoHS uyumludur (RoHS-5).

S10: Bu parça toplu siparişler için nasıl paketlenir?

A: Üretim ve montaj için, JD0-0001NL tepsilere paketlenir. Tepside 50 parça vardır ve standart bir ana nakliye kutusu 1.200 parça içerir.
