Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP5009ANL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Teknik Özellikler: |
LP5009ANL |
P / N: |
LP5009ANL |
Ethernet: |
2 x 10 / 100Mbps Güç |
Tedbir: |
13.16x18.59x6.12mm |
Montaj: |
SMD |
Örnekleri: |
Ücretsiz |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Teknik Özellikler: |
LP5009ANL |
P / N: |
LP5009ANL |
Ethernet: |
2 x 10 / 100Mbps Güç |
Tedbir: |
13.16x18.59x6.12mm |
Montaj: |
SMD |
Örnekleri: |
Ücretsiz |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |

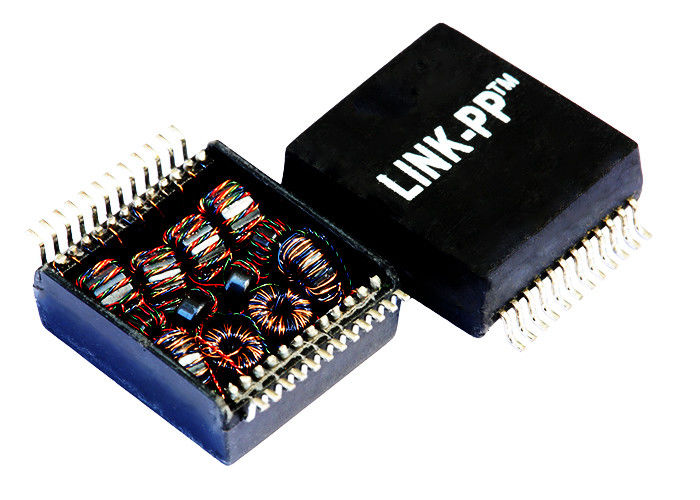

1. Bobin Numarası: Autotransformer 12 Bobinleri
2. İzolasyon Gerilimi: 1500Vrms
3.Tip: SMT LP5009ANL 2x10 / 100Base-Tx POE
4. 2 Limanlar Manyetik Güç Modülü
POE / POE + ile 5. 10 / 100M Lan Trafo
Elektriksel Özellikler (25):
1. Ratio50KHz, 0.5V döner
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. Dönüş Kaybı1-30MHz: -16dB Min
40 MHz: -14.4dB Dak
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100 MHz: -10dB Dak
5. Ortak Mod Reddetme Farkı:
30 MHz: -45dB Dak
60 MHz: -40dB Dak
100 MHz: -35dB Dak
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Dak
100 MHz: -30dB Dak
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Talaş tarafındaki talaş tarafı
Uygulamalar:
HUB, PC kartı, Switch gibi ağ iletişimi ve iletişim ekipmanları için kullanılır
Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem
