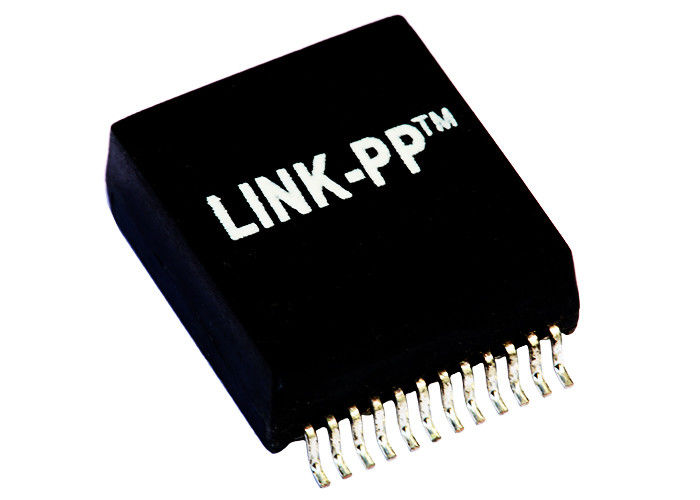

| Teknik Özellikler: | LP5009NL | P / N: | LP5009NL |
|---|---|---|---|
| Ethernet: | 2 x 10 / 100Mbps Güç | Tedbir: | 13.16x18.59x6.12mm |
| Montaj: | SMD | Örnekleri: | Ücretsiz |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Adım / Veri Sayfası | ||
| Vurgulamak: | Tek portlu transformatör,dörtlü port trafo |
||
1. Bobin Numarası: Autotransformer 12 Bobinleri
2. İzolasyon Gerilimi: 1500Vrms
3. SMD Manyetik Çift Bağlantı Noktası Modülü
4. 2x10 / 100Base-Tx POE Trafo
Elektriksel Özellikler (25):
1. Ratio50KHz, 0.5V döner
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. Dönüş Kaybı1-30MHz: -16dB Min
40 MHz: -14.4dB Dak
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100 MHz: -10dB Dak
5. Ortak Mod Reddetme Farkı:
30 MHz: -45dB Dak
60 MHz: -40dB Dak
100 MHz: -35dB Dak
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Dak
100 MHz: -30dB Dak
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Talaş tarafındaki talaş tarafı
Uygulamalar:
HUB, PC kartı, Switch gibi ağ iletişimi ve iletişim ekipmanları için kullanılır
Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem
LP5008NLE
LP5009ANL
LP5009NL
LP5009NLE
