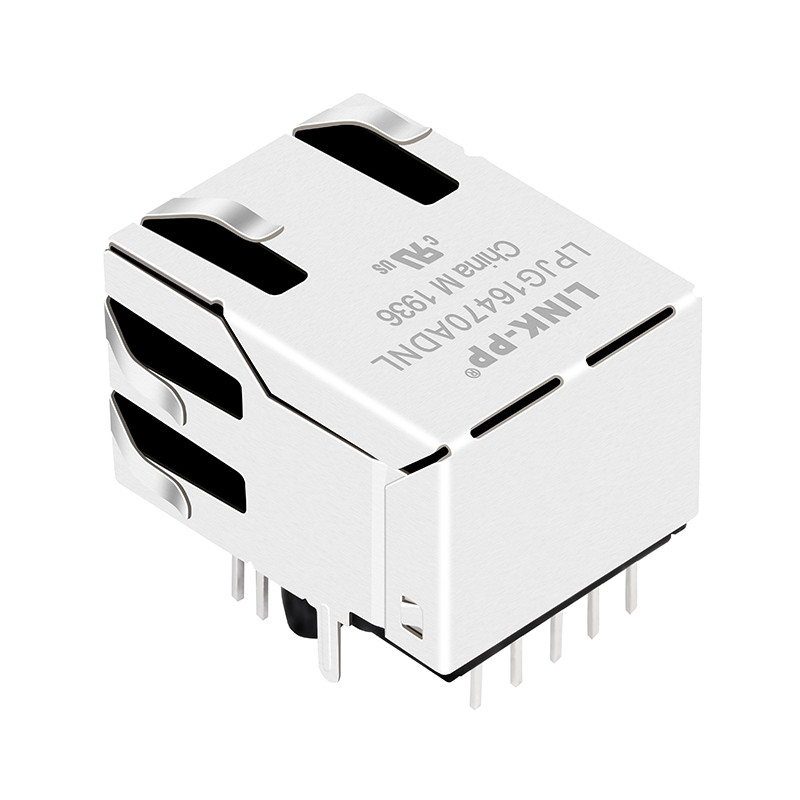

JXD1-0001NL | LPJG16470ADNL Manyetik RJ45 Jack Gig_Ethernet Bağlantısı

JXD1-0001NL Manyetik RJ45 Jak Genel Bakış

1. Ürün Bilgileri

• Model: JXD1-0001NL
• Ürün Açıklaması: CONN, RJ45, 1X1, 1GD, 1:1, TU (Transformatörlü tek portlu RJ45 Gigabit konektör)
• Sertifikasyon: RoHS Uyumlu

2. Konnektör Tipi ve Performansı

• Konnektör Tipi: Entegre Manyetikli RJ45 Jak
• Port Sayısı: 1x1 Port
• Hız Desteği: 1000 Base-T (Gigabit Ethernet)
• Montaj Yönü: Sekme Yukarı, Yan Giriş
• PoE Seviyesi: PoE Değil


3. Fiziksel Özellikler

• Montaj Yöntemi: Delikten Geçme
• Konnektör Malzemesi:
• Gövde: Siyah termoplastik malzeme, UL94 V-0 alev geciktirici derecesi
• Koruma: Pirinç, nikel kaplı
• Kontaklar: Fosfor bronz
• Kontak Kaplaması: Seçici altın kaplama, kontak alanında minimum 30 mikro inç kalınlık
• Boyutlar:
• Genişlik: 15,75 mm
• Yükseklik: 13,80 mm
• Derinlik: 21,50 mm
• Pin Aralığı: 2,54 mm

4. Elektriksel Özellikler

• Transformatör Dönüş Oranı: 1:1 (100kHz'de 1,0 Dönüş Oranı)
• Dönüş Oranı Doğruluğu:
• (P9-P8):(J1-J2) = 1:1±%5
• (P7-P6):(J3-J6) = 1:1±%5
• (P5-P4):(J4-J5) = 1:1±%5
• (P3-P2):(J7-J8) = 1:1±%5
• Birincil Endüktans: 350μH MIN @100kHz, 0,1V RMS DC BIAS
• DC Direnci: 1,2 OHMS MAX
• Ekleme Kaybı:
• 1-100 MHz: -1,0dB MAX
• 100-125 MHz: -1,2dB MAX
• Geri Dönüş Kaybı:
• 1-40 MHz: -16dB MIN
• 40-80 MHz: -10dB MIN
• 80-100 MHz: -8dB MIN
• Çapraz Konuşma: 1-100MHz: -30dB MIN
• Ortak mod zayıflaması: 1-100MHz: -30dB MIN
• İzolasyon gerilimi: PHY tarafı - hat tarafı:2250VDC


5. LED göstergesi

• LED konfigürasyonu: Çift renkli LED
• LED rengi ve özellikleri:
• Yeşil: 565nm, 20mA, 2,4V(Vmax), 2,2V(Tip)
• Sarı: 590nm, 20mA, 2,5V(Vmax), 2,1V(Tip)
• LED pinleri:
• Yeşil: P11(+), P12(-)
• Sarı: P13(+), P14(-)

6. Çevresel özellikler

• Çalışma sıcaklık aralığı: -40°C ila +85°C
• Depolama sıcaklık aralığı: -40°C ila +85°C
• Lehimleme sıcaklığı: Dalga lehimleme işlemi, tepe sıcaklığı maksimum 260°C, maksimum 10 saniye

7. Paketleme bilgileri

• Paketleme yöntemi: Tepsi
• Standart paketleme miktarı: 50 adet/tepsi
• Kutu başına miktar: 1200 adet/kutu

8. Pin tanımı

• P1-P8: Ethernet sinyal pinleri
• P9-P10: Kullanılmıyor
• P11-P12: Yeşil LED
• P13-P14: Sarı LED
• J1-J8: RJ45 arayüz pinleri

9. Uygunluk ve sertifikasyon

• RoHS: RoHS Direktifi ile uyumlu
• FCC: FCC Kuralları ve Yönetmelikleri Bölüm 68 ile uyumlu

Uygulama Notu

• Endüstriyel otomasyon, endüstriyel Nesnelerin İnterneti ve endüstriyel kontrol sistemleri için uygundur
• IEEE 802.3 standardını destekler
• Dalga lehimleme işlemi önerilir

JXD1-0001NL Veri Sayfası - ŞEMA

JXD1-0001NL Veri Sayfası - PCB Düzeni
