Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 7490100110A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$1.25
Ambalaj bilgileri: T&R
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Seri: |
WE-LAN 10/100 Base-TX SMT Transformatörü |
Hücre boyutu: |
7490100110A |
Standart: |
10/100BASE-TX |
Limanlar: |
1 |
Paket: |
smt |
Çalışma sıcaklığı:: |
0 °C ila +70 °C |
İzolasyon voltajı: |
1500 V (RMS) |
İndüktans: |
350 µH |
Seri: |
WE-LAN 10/100 Base-TX SMT Transformatörü |
Hücre boyutu: |
7490100110A |
Standart: |
10/100BASE-TX |
Limanlar: |
1 |
Paket: |
smt |
Çalışma sıcaklığı:: |
0 °C ila +70 °C |
İzolasyon voltajı: |
1500 V (RMS) |
İndüktans: |
350 µH |

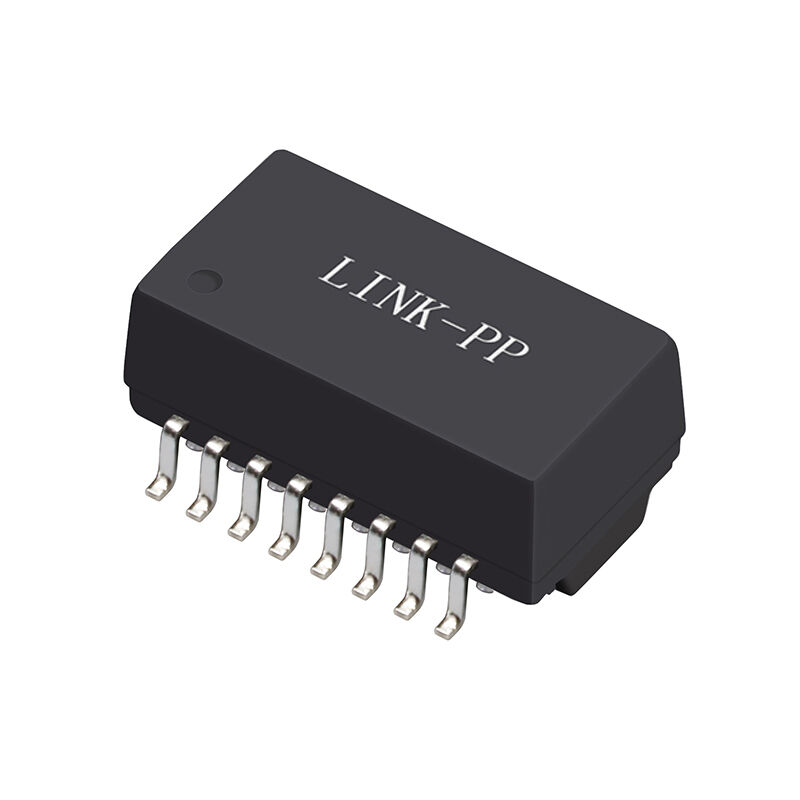

7490100110A LAN transformatörü, Ethernet ağ ekipmanları için tasarlanmış tek portlu 10/100BASE-TX LAN manyetik modülüdür. 350 μH minimum indüktansa, 1500 V RMS izolasyon voltajına,ve 1: 1 dönüş oranı (± 3%), istikrarlı sinyal iletimini ve güvenilir elektrik yalıtımını sağlar.
Transformör, 10/100 Mbps Ethernet veri hızlarını destekler, 0 °C'den +70 °C'ye kadar bir sıcaklık aralığında çalışır ve yüksek yoğunluklu PCB tasarımları için kompakt bir SMT paketinde yer almaktadır.Düşük yerleştirme kaybı ile (-1.1 dB max), optimize edilmiş geri dönüş kaybı ve güçlü diferansiyel-genel mod reddedimi, 7490100110A Ethernet anahtarları, yönlendiriciler, endüstriyel ağ ekipmanları,ve gömülü LAN arayüzleri.
Bu 7490100110A, mükemmel sinyal bütünlüğü, EMI bastırma ve 10/100 Ethernet uygulamaları için güvenilir veri aktarımı sağlar.yönlendiriciler, ve endüstriyel ağ cihazları.
| Mülkiyet | Test koşulları | Değer | Birim | Dayanıklılık |
|---|---|---|---|---|
| İndüktansa (L) | 100 kHz / 100 mV @ 8 mA DC yanlısı | 350 | μH | Min. |
| İzolasyon Test Voltajı (VT) | 1 dakika. | 1500 | V (RMS) | Min. |
| Ekleme kaybı (IL) | 1-100 MHz | - Bir.1 | dB | En fazla. |
| Geri dönüş kaybı (RL) | 1-30 MHz @ 100 Ω | - 18 yaşında. | dB | Min. |
| 30-60 MHz @ 100 Ω | -14 | dB | Min. | |
| 60-80 MHz @ 100 Ω | -12 | dB | Min. | |
| 80-100 MHz @ 100 Ω | -10 | dB | Min. | |
| Differential to Common Mode Rejection Ratio (DCMR) | 1-30 MHz | - 38 | dB | Min. |
| 30-60 MHz | - 38 | dB | Min. | |
| 60-100 MHz | -30 | dB | Min. | |
| Karşılıklı ses (CT) | 1-60 MHz | -40 | dB | Min. |
| 60-100 MHz | - 35 | dB | Min. | |
| Dönüş oranı (n) | - Evet. | 1:1 | - Evet. | ±3% |
| Veri oranı | - Evet. | 10/100BASE-TX | - Evet. | - Evet. |
7490100110A LAN Transformer'ı seçerek mühendisler şunlardan yararlanır:
Bu transformatör, tutarlı performans, kompakt boyut ve sağlam ağ izolasyonu gerektiren uygulamalar için idealdir.
Ethernet tasarımlarınızı bugün güncelleyinLINK-PP LAN manyetikLAN Transformer ve ilgili ağ manyetikleri için.
