Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO

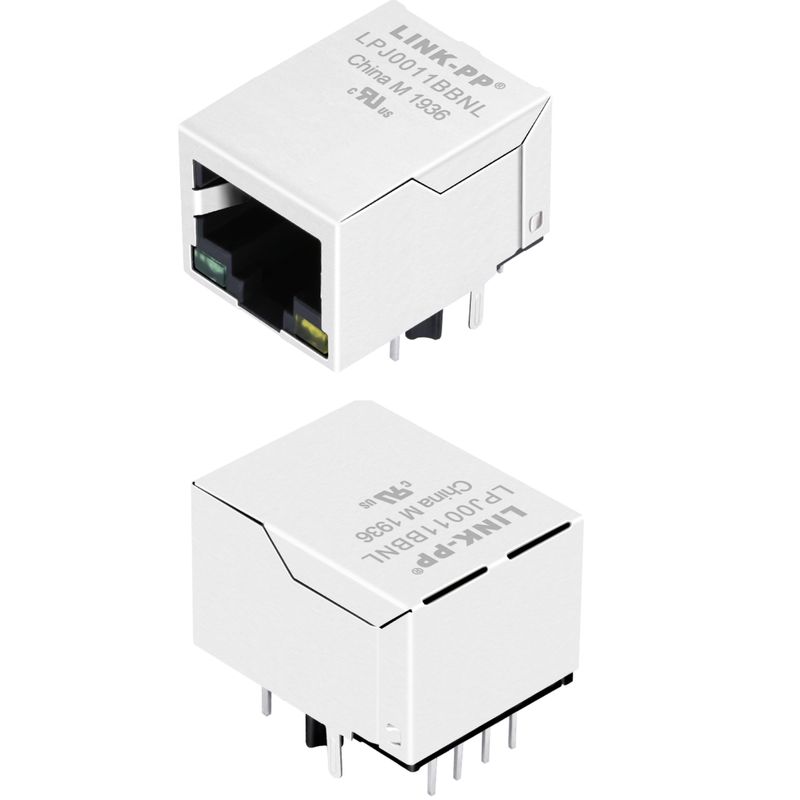

Model numarası: LPJ0011BBNL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 adet ücretsiz numune
Fiyat: Negotiable
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Hisse senedi
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
P.N.: |
LPJ0011BBNL |
Hız: |
100BASE-TX |
Montaj Tipi: |
THT |
LED'ler: |
İle birlikte |
ekranlama: |
- Evet. |
Orijinal Proje: |
BeagleBone Kara Tahta |
P.N.: |
LPJ0011BBNL |
Hız: |
100BASE-TX |
Montaj Tipi: |
THT |
LED'ler: |
İle birlikte |
ekranlama: |
- Evet. |
Orijinal Proje: |
BeagleBone Kara Tahta |
| Bağlantı tipi | 10/100 Base-T Entegre Mıknatıslı RJ45 Bağlantısı |
|---|---|
| Elektriksel özellikler @25°C | |
| Dönüş oranı (TX) | 1CT:1CT |
| Dönüş oranı (RX) | 1CT:1CT |
| İndüktansa OCL | 350uH Min @100KHz, 0.1V, 8mA DC BIAS |
| Ekleme Kaybı | -1.0dB MAX @1.0-100MHz |
| Geri dönüş kaybı | -18dB MIN @ 1-30WHz -15dB MIN @ 30-60MHz -12dB MIN @ 60-80MHz -10dB MIN @ 80-100MHz |
| Karşılıklı ses | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| Ortak Modu Reddedilme | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| Hipot testi | 1500Vrms |
| Çalışma sıcaklık aralığı | 0°C - 70°C |
| Boyut | |
| Bağlantı uzunluğu | 21.25mm. |
| Bağlantı Genişliği | 15.9mm |
| Bağlantı yüksekliği | 13.3mm |
| Parametreler | |
| Liman sayısı | 1x1 |
| Sekme Yönü | Yere yat. |
| Veri oranı | 100BASE-TX |
| Montaj | THT |
| EMI Tabları | - Hayır. |
| LEDler Renkli |
Yeşil (solda) ve Sarı (sağda) |
| PoE Fonksiyonu | Hiçbiri |
| Bitiş Tarzı | Kaynatma |
| Giriş | Yan giriş |
| LED gösterge renkleri | Yeşil (solda) ve Sarı (sağda) |
| Paketleme | Tabak |
| Kontakte Yapıştırma | Altın 6 mikro inç min. temas bölgesinde. |
| Bağlantı malzemeleri | |
| Konut | Termoplastik PBT+30%G.F UL94V-0 |
| İletişim | Fosfor Bronz C5210R-EH Kalınlığı=0.35mm |
| Çubuklar | Bakır C2680R-H Kalınlığı=0.35mm |
| Kalkan | SUS 201-1/2H Kalınlığı = 0,2 mm |
| Kontak plakalama | Altın 6 mikro inç min. temas bölgesinde. |
2012 yılında Texas Instruments, donanım prototipleme uygun fiyatlı erişimi sağlamak için çok popüler olan açık kaynaklı BeagleBone Black geliştirme tahtasını piyasaya sürdü.Hızla güçlü bir yapımcı ve geliştiriciler topluluğu kazandı.
Kablolu Ethernet bağlantısı sağlamak için TI, Texas Instruments Ethernet PHY modülünü entegre etmeyi seçti.Yerel ağlara sorunsuz bir şekilde bağlanmak için güvenilir ve yüksek kaliteli bir RJ45 prizine ihtiyaç duyuldu.
Link-PP, 20 yıldan fazla bir süredir ağ bağlantı bileşenleri konusunda uzman olan LINK-PP, ideal konektör çözümünü belirlemek için TI ile yakın bir şekilde çalıştı.
LPJ0011BBNL'leri, entegre 1x1 Hızlı Ethernet tasarımı ile 10/100Mbps veri hızlarını destekleyerek tüm gereksinimleri karşıladı.Yeşil/sarı LED durum göstergeleri ve endüstri standardı pinout gibi ana özellikler kullanıcı dostu bir arayüz sağladı.
