Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL, ROHS, Reach, ISO
Model numarası: 6605814-6 (LPJG16314A4NL)
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Seriler: |
Manyetik Jak |
Bağlantı Noktası Yapılandırması: |
1x1 |
ekranlama: |
Korumalı |
Montaj Açısı: |
Sağ Açı |
Sonlandırma Stili: |
Çukurdan |
AutoMDIX: |
Destek |
Seriler: |
Manyetik Jak |
Bağlantı Noktası Yapılandırması: |
1x1 |
ekranlama: |
Korumalı |
Montaj Açısı: |
Sağ Açı |
Sonlandırma Stili: |
Çukurdan |
AutoMDIX: |
Destek |
Bölüm Numarası | Liman numarası | Üreticisi | Açıklama |

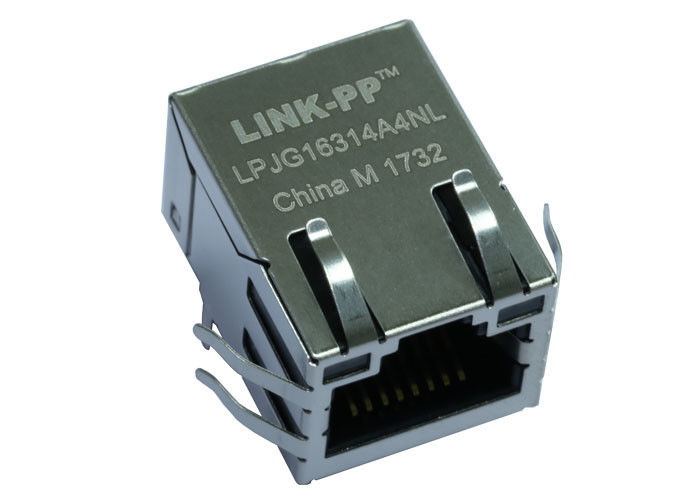

LPJG16314A4NL Çapraz Tyco 6605814-6 | Tek Liman | LINK-PP | 10/100M/1000Base-T RJ45 Mıknatıslı Ethernet Bağlantısı |
| |||
Cinsiyet | Kapat.Yönlendirme | EMI-Parmak | Montaj Tipi |
Jack (Kadın) | Tab yukarı | Onunla | Çukurlu |
| |||
Yönlendirme | İptal | LED Rengi | Koruma |
90° açı (sağda) | Kaynatma | G/Y & G/Y | Kalkanlı |
Notlar: 4Manyetikler simetriktir ve AUTO-MDI/MDIX'i destekler.
| |||
Ekleme kaybı (IL):1.1dB MAX 0.5MHZ'dan 100MHZ'a kadar
Geri dönüş kayıpları ((RL):
18dB MIN 0.5MHZ'dan 40MHZ'a kadar
12-20LOG ((f/80) dB MIN 40.1MHZ'dan 100MHZ'a kadar
Saldırıyı azaltma:
35dB MIN 0.5MHZ'dan 40MHZ'a kadar
33-20LOG ((f/50) dB MIN 40.1MHZ'dan 100MHZ'a kadar
Common Mode Rejection Ratio (CMRR):30dB MIN 0.5MHZ'dan 100MHz'e
İzolasyon Voltajı:2250VDC (MAX) 60 saniye boyunca 500V/s yükselme süresi ile.
250 OHM LED dirençler isteğe bağlıdır, lütfen LED dirençlerin varlığı veya yokluğu için grafiğe bakın. 250 OHM dirençsiz LED yaklaşık 20mA'da sabit akımla çalıştırılırsa.
LED RENGİ:
Dominan dalga boyu ((A D): GREEN 568 nm TYP. IF=20mA
İLGİLİ VOLTAJ ((VF): GREEN 2.2V TYP. IF=20mA'da
A D: IF=20mA'da Sarı 588 nm TYP.
İLGİ VOLTAJ ((VF): Sarı 2.1V TYP.at IF=20mA
DOMINANT dalga boyu ((A D): ORANJEN 605 nm TYP. IF=20mA
İLGİ VOLTAJ ((VF): ORANJİ 2.1V TYP. IF=20mA
250 OHM dirençli LED ise, LED 5V Voltaj ile çalıştırılır ve MAX çalışma akımı 20mA'dır.
LED RENGİ:
Üstün dalga boyu ((A D): VF=5V'de yeşil 568 nm TYP.
ÖNERGİ SİRGİ ((IF): VF=5V'de yeşil 12 mA TYP.
Üstün dalga boyu ((A D): Sarı 588 nm TYP. VF=5V
İLGİ HİZMET (IF): Sarı 13 mA TYP. VF=5V
