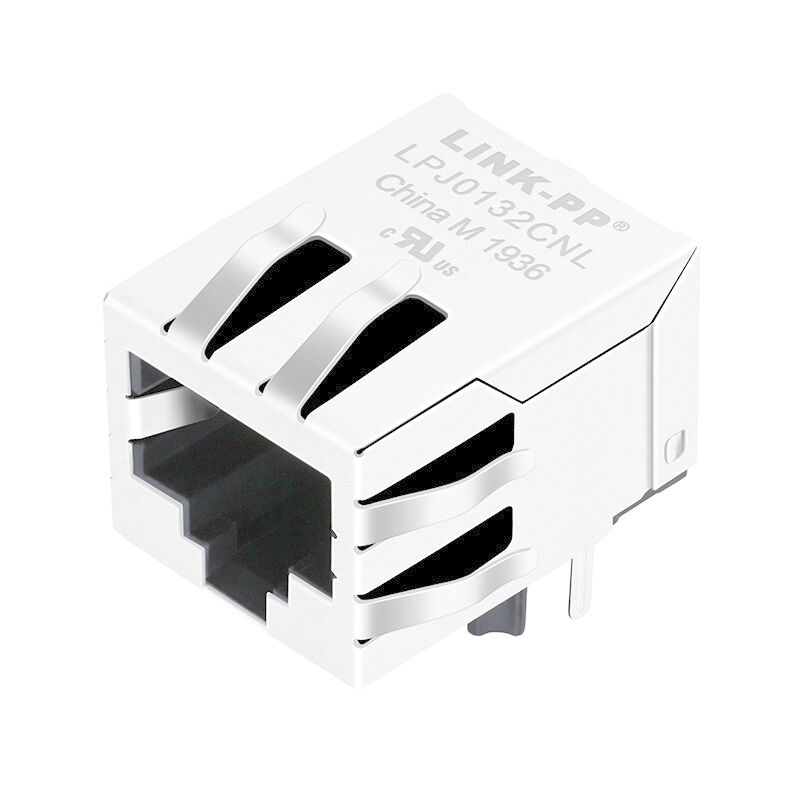

HFJ11-S050RL Manyetik RJ45 Jack Için 10 / 100Base-T Akıllı Ev LPJ0132CNL

10 / 100Base-T Akıllı Ev LPJ0132CNL için HFJ11-S050RL Manyetik RJ45 Jakı

Hızlı Ayrıntılar

1.LED'siz 10/100 Base-T, EMI-Finger ile

2.1x1 Tab-AŞAĞI RJ45

3. DeliktenRJ45 modüler jak

4.21.3 mm uzunlukRJ45 Magjack

5. HHFJ11-S050RL【Model Tasarımı】 ==> LPJ0132CNL【Seri Üretim Modeli】

özellikler ve faydalar

1. RoHS tepe dalga lehim sıcaklığı derecesi 260 ° C
2. CAT 5 ve 6 Hızlı Ethernet Kablosu veya daha iyi UTP için uygundur
3. IEEE 802.3 spesifikasyonunu karşılar
4. 350µH minimum OCL, 8mA ön gerilim akımı ile
5. Maliyet bilincine sahip uygulamalar için MAX EMI bastırma için yüksek performans

Açıklama:

10/100 Base-TX RJ45 1x1 Tab-DOWN 8-pin Entegre Manyetik Konektör, ADSL modemler, Kablo modemler, STB ve Talep Üzerine Video gibi yüksek hacimli maliyet bilincine sahip tüketici uygulamalarını desteklemek için tasarlanmıştır.

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Bağlayıcı
2) Jak Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Bağlantı:
1) Jak Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırmayla İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Gövde İle İlgili Özellikler:
1) Bağlantı Noktası Yapılandırması = Tek / Çoklu
2) EMI Parmaklar -Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İlgili Özelliklerle İletişime Geçin:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konutla İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ÖTA Uyumluluğu = RoHS uyumlu, ÖTA uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C'ye kadar dalgalı lehim,

260 ° C'ye kadar dalga lehimi, 265 ° C'ye kadar dalga lehimi
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Tanımlama İşareti:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Konum # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Geçerli olduğu = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Tesisler
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

Uygulamalar:

HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır,Çağrı Merkezi çözümleri, Karmaşık set üstü kutuları, VOIP ağ geçitleri kurulumu, Sınır Ağ Geçidi Protokolü, hızlı ethernet anahtarı ...

Rekabet avantajı:

18 yıllık üretim tecrübesi,

2600 personel,

% 100 test

Esnek teslimat süresi

Ana müşteri:

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale .......
