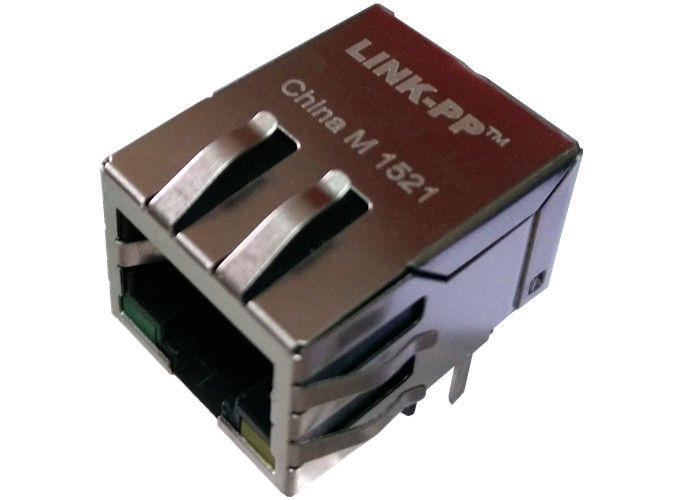

BKİ 115BDS1A RJ45 ile entegre manyetizma PCB Jack LPJ0147AENL

Entegre Manyetikler PCB Jack LPJ0147AENL ile RDA-115BDS1A RJ45

Hızlı Ayrıntılar

1. LED'li 10/100 Base-T, EMI-Finger ile

2.1x1 Tab-DOWN RJ45

3. Bu delik RJ45 modüler jack

4.21.3mm uzunluk RJ45 Magjack

5.RDA-115BDS1A 【Model Tasarımı】

6.LPJ0147AENL 【Seri Üretim Modeli】

özellikler ve faydalar

1. RoHS pik dalga lehim sıcaklık derecesi 260 ° C
2. CAT 5 ve 6 Hızlı Ethernet Kablosu veya daha iyi UTP için uygundur
3. IEEE 802.3 şartnamesini karşılar
8mA bias akımı ile 4. 350µH minimum OCL
5. Bilinçli uygulamalar için MAX EMI bastırma için yüksek performans

Açıklama:

10/100 Base-TX RJ45 1x1 Sekmeli-AŞAĞI 8 pinli Entegre Manyetik Konnektör, yüksek hacimli maliyete duyarlı tüketici uygulamalarını desteklemek için tasarlanmıştır: ADSL modemler, Kablo modemler, STB ve Talep Üzerine Video.

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

Uygulamalar:

HUB, PC kartı, Anahtar, Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçidi Protokolü, hızlı ethernet anahtarı gibi ağ ve iletişim ekipmanları için kullanılır ...

Rekabet avantajı:

18 yıllık üretim tecrübesi

2600 personel

% 100 test

Esnek teslimat süresi

Ana müşteri:

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale .......
