47F-1205GYD2 RJ45 Manyetik Modül 1CT ile 10/100 BASE-T Jack: 1CT Oranı açar

Manyetik Modül 1CT ile 47F-1205GYD2 RJ45 10/100 BASE-T Jakı: 1CT Oranı

47F-1205GYD2 YDS Çapraz / PDF / veri sayfası / Fiyat / 3D / Çapraz

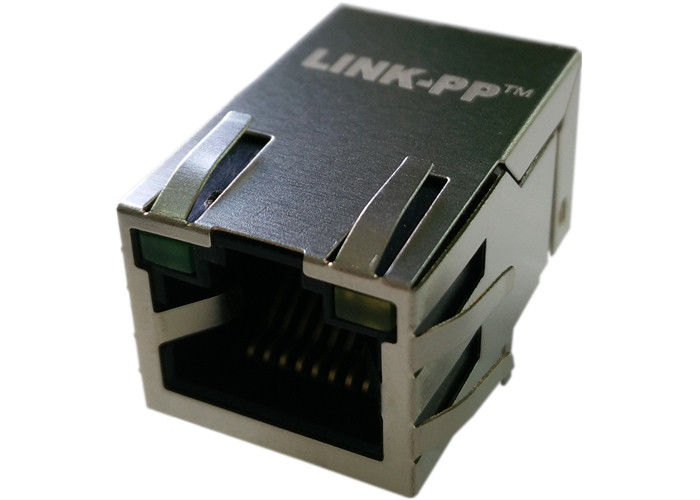

RJ45 10/100 BASE-T JACK W ITH MANYETİK MODÜLÜ
ÖZELLİKLER
● 1X1 Tab-UP, 1 "Dahili manyetikler ile uzun RJ45
● 8 veya 6 pinli sinyal pin versiyonları mevcut
● LED'li ve LEDsiz
● CAT 5 ve 6 Hızlı Ethernet Kablosu veya daha iyi UTP için uygundur
● Dahili manyetikler, HI-POT ve işlevselliği için% 100 elektriksel olarak test edilmiştir
● 8 mA bias akımıyla 350 µH minimum OCL
● UL 60950-1 tarafından tanındı
Ev materyalleri:
MALZEME: NAYLON GF (Fr50) UL94V-0 STANDART RENK: SİYAH
Malzeme ekle:
MALZEME: Bronz - Bronz C5210 EH --- 0.35mm Kalınlık
Insert –PBT GF UL94V-0
1. UYGULAMA (1) NİKEL
2. TAKMA (2)% 100 Sn
3. UYGULAMA (3) ALTIN ​​(3u ＂～ 50u＂)
Plaka Malzemesi: PBT GF UL 94V-0
İletişim pimi Malzeme:
MALZEME: Bronz-Bronz C5191 --- 0.35mm Kalınlık
1. UYGULAMA (1) NİKEL
2. TAKMA (2)% 100 Sn
Koruyucu Malzeme: PİRİNÇ C2680 PLATİNG NİKEL
Çalışma Hayatı: 750 Döngü MIN.
çevre
Depolama Sıcaklığı: -40 ℃ TO + 85 ℃
Çalışma Sıcaklığı: 0 ℃ TO + 70 ℃
FCC PARÇA 68, SUBPARTF İÇİN MODÜLER PLUG YAPILANDIRMALI MORS

TEST NOTLARI (25 ± 5 ℃)

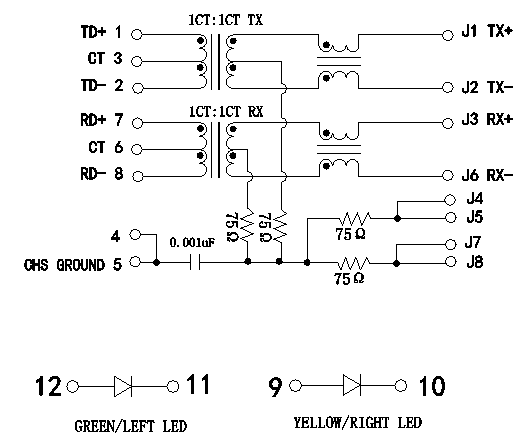

1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ±% 3 RX = 1CT: 1CT ±% 3 P2.LX: (100 KHz, 100mV, 8mA, DC Önyargı)
PİMLER: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) TO (J1, J2) = 60 SANİYE İÇİN 1500VAC
PINS (P7, P6, P8) TO (J3, J6) = 60 SANİYE İÇİN 1500VAC
4. REZERVASYON KAYBI
-1.0dB MAX @ 1.0MHz ila 65MHz
5. DÖNÜŞ KAYBI:
-20dB MIN 1MHz ila 10 MHz
-16dB MIN @ 30MHz ila 10MHz
-12dB MIN @ 30MHz ila 60 MHz
-10dB MIN @ 100 MHz'ye 60MHz
6. ÇOKLU KONUŞMA:
-40dB MIN @ 1MHz ila 30 MHz
-35dB MIN @ 30MHz ila 60 MHz
-30dB MIN @ 60MHz ila 100 MHz
7. ORTAK MOD DEĞERLENDİRMESİ:
-30dB MIN @ 1MHz ila 50 MHz
-20dB MIN @ 50MHz ila 150 MHz
8. KULLANIM SICAKLIĞI: 0 ℃ ～ 70 ℃.

47F-1205GYD2
