Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: J1011F21PNL(LPJ1011ABNL)
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100 PCS
Fiyat: $0.09-$1.85
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: bir hafta içinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 200000-300000/ay
türü: |
Manyetik Jak |
Kalkan Malzemesi: |
Pirinç |
İletişim malzemesi Fosfor Bronz: |
fosforlu bronz |
Ev materyalleri: |
Termoplastik |
Yanıcılık Derecesi: |
UL 94 V-0 |
Nem duyarlılığı seviyesinin değerlendirilmesi: |
En yüksek derecelendirme 1 |
türü: |
Manyetik Jak |
Kalkan Malzemesi: |
Pirinç |
İletişim malzemesi Fosfor Bronz: |
fosforlu bronz |
Ev materyalleri: |
Termoplastik |
Yanıcılık Derecesi: |
UL 94 V-0 |
Nem duyarlılığı seviyesinin değerlendirilmesi: |
En yüksek derecelendirme 1 |

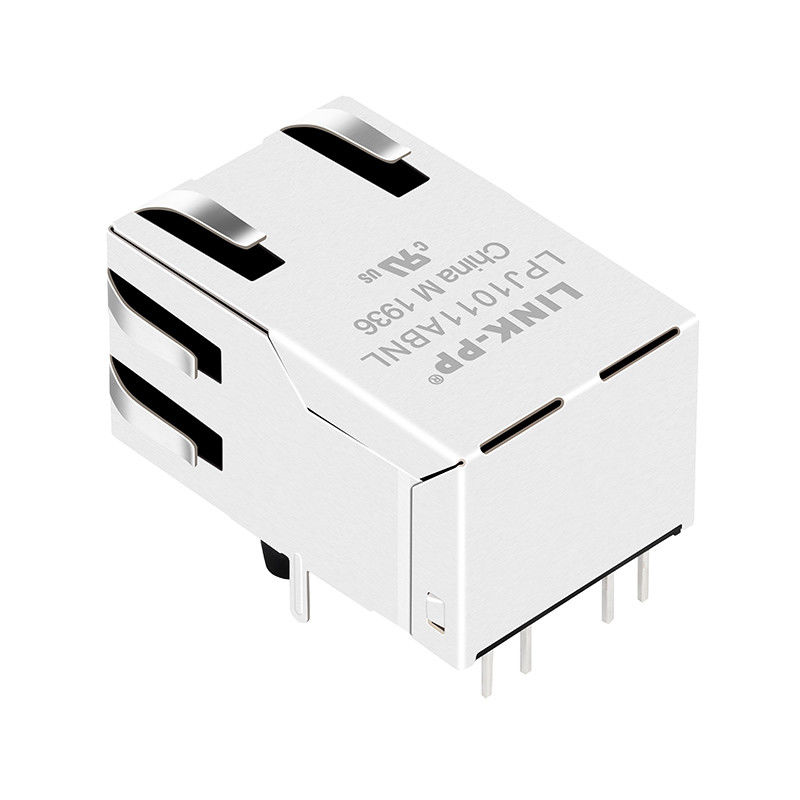

| Parçalar | LED'li 10GBase-T Through Hole RJ45 konektörü |
|---|---|
| Nabız P/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| Manyetik | Entegre |
| Cinsiyet | Jack (Kadın) |
| PCB montaj yönü | Yan Giriş |
| Kapatma yönelimi | Standart - Kilitleme |
| LimanlarYapılandırma | 1X1 |
| Hız | 10/100 BASE-TX |
| AutoMDIX | Onunla |
| Montaj açısı | Düz açı |
| Pozisyon/Bağlantı Sayısı | 8P8C |
| PoE | Hiçbiri |
| LED L / R Rengi | Yeşil / Sarı |
| Bitiş Yöntemi | Kaynatma |
| İletişim Sonlandırma Tipi | Çukurdan |
| Kalkanlı | - Evet. |
| EMI Parmakları | Üst ve Yanlar |
| Çalışma sıcaklığı | 0°C - +70°C |
| Kurşunsuz Lehimleme İşlemleri | 260°C'ye dayanıklı dalgalı lehim |
| Uygulanabilir | Basılı devreler |
| Boyut ((LxWxH) | 25.25*16.15*13.45mm |
| RoHS Durumu | RoHS Uyumlu |
| Örnek | Kullanılabilir |
| Veri sayfası RJ45 konektörü | LPJ1011ABNL.pdf |
J1011F21PNL1x1 Tab-UP RJ45 konektörüEntegre manyetik ile ağ bağlantınızı kolaylaştırır. Bu konektör ADSL modemlerinde, LAN-on-Motherboard kurulumlarında, Hub ve anahtarlarda vb. kullanılabilir.
1. TR: ((100KHZ, 0.1V);
TX=1CT:1CT ±3% RX=1CT:1CT ±3%
2. LX: (100KHz,100mV, 8mA, DC Bias)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3HIPOT:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC 60 SECOND için
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC 60 SECOND için
4. Eklenti Kaybı:
-1.0dB MAX @ 1.0MHz 65MHz
5Geri dönüş kaybı:
-20dB MIN @ 1MHz - 10MHz
-16dB MIN @ 10MHz - 30MHz
-12dB MIN @ 30MHz 60MHz
-10dB MIN @ 60MHz 100MHz
6- Çapraz konuşma:
-40dB MIN @ 1MHz 30MHz
-35dB MIN @30MHz 60MHz
-30dB MIN @60MHz 100MHz
7- Genel olarak reddedilme:
-30dB MIN @ 1MHz 50MHz
-20dB MIN @50MHz -150MHz
8Çalışma sıcaklığı: 0°C ∼ 70°C.
