Entegre 10/100 Temel T Ethernet Lan RJ 45 Bağlantısı JKM-0009NL LPJ0011BBNL

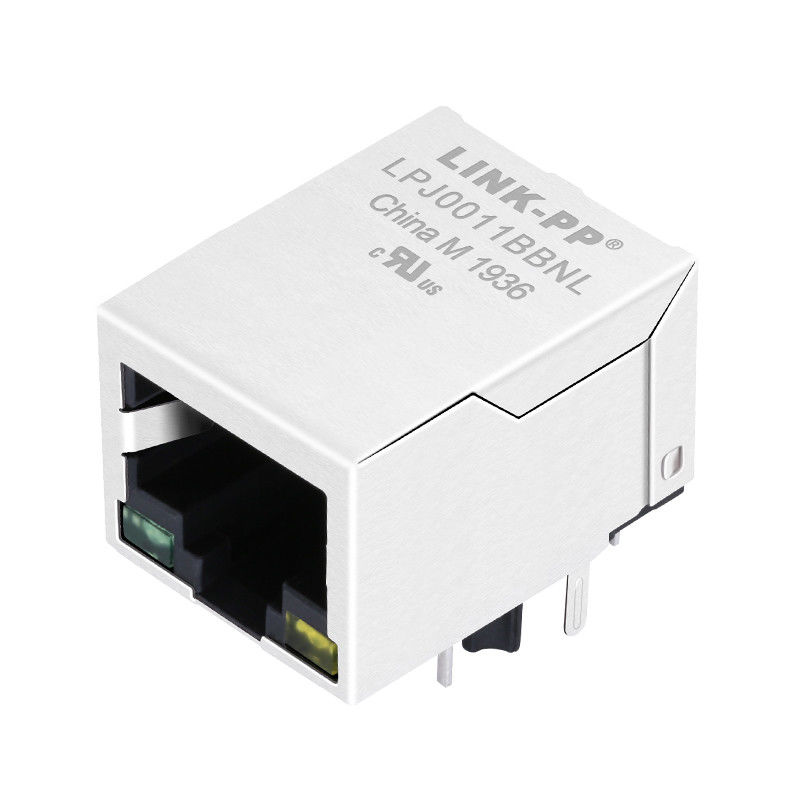

JKM-0009NL LPJ0011BBNL Tek Portlu RJ45 Modüler Jack 10/100 Base-T Entegre Manyetik

Temel ÖzellikleriLPJ0011BBNLRJ45 Jack:

• 1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Hızlı Ethernet

• Transformör RJ45 8P8C Pin Entegre Manyetik Bağlantısı

• Çapraz Eşdeğer JKM-0009NL Pin to Pin Değiştirir Maliyet etkin

• Endüstriyel uygulamalar için tasarlanmıştır, IEEE802.3 spesifikasyonunu karşılar

• 350μH minimum OCL 8mA DC yanıltıcı akımla

• Sıcaklık 0°C'den 70°C'ye kadar değişir

RJ45 Through Hole Connector'ın özellikleri:

LPJ0011BBNL RJ45 Bağlantı veri sayfası:

LPJ0011BBNL.pdf

10/100 baz T RJ45 manyetiklerinin malzeme özelliği:

Kalkan malzemesi: Bakır

Kalkan Dönüşümü: 20-40m inç Nikel 10-20m inç üzerinde Bakır
İletişim malzemesi: Fosfor Bronz
İletişim kaplama alanı: Nikel alt kaplama ve seçici altın kaplama 15 μ inç
İletişim Lehim Alanı: Teneke mat finiş
Ev malzemesi: Termoplastik
Konut Spesifikasyonu: UL 94 V-0
MSL derecesi: 1

JKM-0009NL Pulse Jack Rj45 Test derecesi:

1Çiftleşme Gücü.(MAX): 5 pound / 2.268 kg.
2Çiftecilikten Kurtarıcı Güç(MAX): 5 lb / 2.268 kg.
3Dayanıklılık: 750 Eklemeler
4Jack Retention'a tak.20 kilo, 9.075 kilo.

Uygulama notları:

1. Katmanlı zemin düzlemleri tavsiye edilir. Mümkünse, bağlantı/diskret modül zemin pinlerini şasi/analog zemine yönlendirin.
2. BST kullanmak (75Ω dirençler ve şasi toprak yüksek voltaj kapağı)
En iyi EMI performansı için kablo tarafı CT'lerini sonlandırmak tavsiye edilir (çoğu konektör çözümüne dahil edilir).
3. PHY'den konektör / ayrık modüle sinyal izlerini mümkün olduğunca kısa tutun. İzler 3-4 inçten fazlaysa, hat impedans dengesizliğine dikkat edin.
4Daha fazla düzen için PHY üreticisinin başvuru notlarını takip edin.
