Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJG16314A4NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.05-$1.28
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
Uygulama: |
pcb |
Türü: |
PCB'de Kullanılan RJ45 |
Cinsiyet: |
Dişi |
yüksek pot: |
1500V DC |
Faz: |
Bekar |
Bobin Yapısı: |
Toroidal |
Uygulama: |
pcb |
Türü: |
PCB'de Kullanılan RJ45 |
Cinsiyet: |
Dişi |
yüksek pot: |
1500V DC |
Faz: |
Bekar |
Bobin Yapısı: |
Toroidal |
|
|

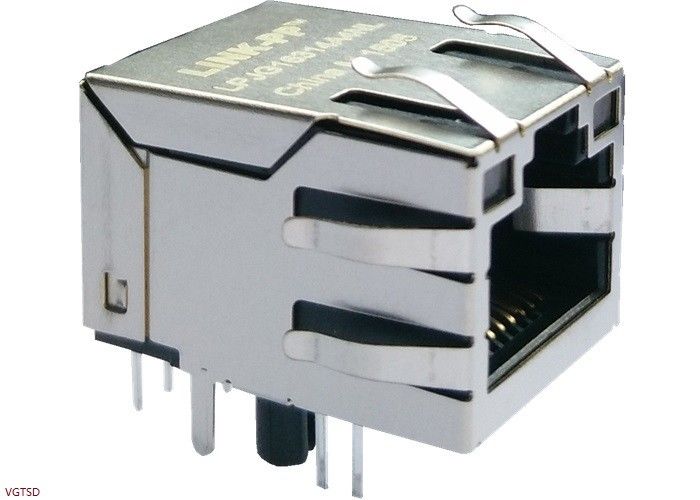

1) 100/1000 Base-T LPJG16314A4NL Entegre manyetik ile tek portlu RJ45 konektörü |
|
2) THT Montaj Tipi |
|
|
3) 350uH Min OCL @100KHz,0.1Vrms,8mADC BIAS |
|
|
4) IEEE 802.3 spesifikasyonuna uygun |
|
|
5) Çalışma sıcaklık aralığı 0°C ~ 70°C |
|
|
6) Impedans: 100 ohm |
|
|
Uygulama |
×DSL modemleri |
|
Gömülü Bilgisayar |
|
|
LAN Uygulamaları |
|
|
Merkezi, Yönlendiricisi, Değiştiricileri |
|
|
AVR, DVR |
|
|
Elektriksel Özellikler |
|
|
Kalkanlı |
Evet. |
|
Bitiş Özellikleri |
|
|
EMI Parmağı |
KARŞINDA |
|
Bitiş Yöntemi |
Kaynatma |
|
Vücut Özellikleri |
|
|
LED |
Onunla |
|
Kapatma yönelimi |
- Çekil. |
|
PCB Kuyruk Uzunluğu |
3.5±0.5mm |
|
Yatayın Üstündeki Yükseklik |
İsteğe bağlı |
|
İletişim Özellikleri |
|
|
Ön yüklenmiş |
Evet. |
|
İletişim Sonlandırma Tipi |
Çukurdan |
|
Endüstri Standartları |
|
|
Kurşunsuz Lehimleme İşlemi |
260°C'ye kadar çalışan dalgalı leylek |
|
RoHS Uyumluluğu |
RoHS uyumlu |
|
Kullanım Şartları |
|
|
Uygulanabilir |
Basılı devreler |
|
Çevre Koşulları |
Ofis / Yerler |
|
Çalışma sıcaklığı ((°c) |
0°C~70°C |
|
Diğer Özellikler |
|
|
Durum göstergesi |
LED |
|
Sol LED Rengi |
Yeşil ve Sarı |
|
Sağ LED Rengi |
Yeşil ve Sarı |
|
Tek kurşun miktarı |
8 |
|
Veri sayfaları |
1. Impedans: 100 ohm
2. OCL: 350uH Min @100KHz,0.1Vrms,8mADC BIAS
3Dönüş oranı: 1:1
4Giriş kaybı: 0.5-100MHz: -1.1dB Max
5Geri dönüş kaybı (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Çapraz ses (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7Genel mod reddetme oranı: 0.5-100MHz: -30dB Min
8İzolasyon Voltajı: 1500Vrms Min
1. SOHO ((ADSL modemleri), LAN-on-Motherboard ((LOM), hub ve anahtarlar gibi uygulamaları desteklemek için tasarlanmıştır.
2. IEEE 802.3 spesifikasyonunu karşılıyor
3Bağlantı malzemeleri:
Ev: Termoplastik PBT+30%G.F UL94V-0
İletişim: Fosfor Bronz C5210R-EH Kalınlığı=0.35mm
Çubuklar: Bakır C2680R-H Kalınlığı=0.35mm f
Kalkan: SUS 201-1/2H Kalınlığı=0.2mm
Temas alanında altın 6 mikro inç min.
4Dalga kaynak ucu sıcaklığı: 255°C Max,5 Sec Max.
