rj-45 ethernet jakı
, Modüler krikolar rj45

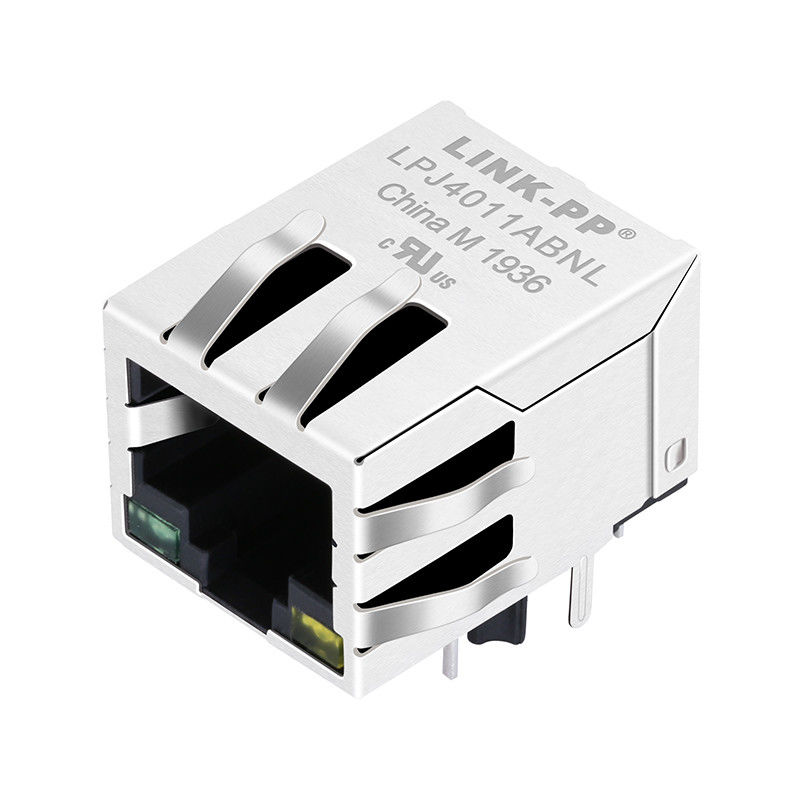

99.751.813-01 RJ45 Modüler Jack, LPJ4011ABNL 10 / 100Base Manyetik
99751813-01 RJ45 Modüler Jak, LPJ4011ABNL 10 / 100Base Magnetics
- 10/100 Base-T LINK-PPLPJ4011ABNL
- 1X1 Sekme Aşağı
- DeliktenRJ45 modüler jak
- 21,3 mm uzunluk RJ45 Magjack99751813-01
1 x 1 Bağlantı Noktalı RJ45 Modüler Jak, 100Base RJ 45 Modüler Konektör
Açıklama:
1X1 bağlantı noktalı RJ45 Magjack, ledli / ledsiz, IEEE 802.3u ile buluşuyor
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Bağlayıcı
2) Jak Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı)
2. Mekanik Bağlantı:
1) Jak Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Sonlandırmayla İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Gövde İle İlgili Özellikler:
1) Bağlantı Noktası Yapılandırması = Tek / Çoklu
2) EMI Parmaklar -Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İlgili Özelliklerle İletişime Geçin:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzey Montajından
7. Konutla İlgili Özellikler:
1) Konektör Stili = Jak
8. Endüstri Standartları:
1) RoHS / ÖTA Uyumluluğu = RoHS uyumlu, ÖTA uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C'ye kadar dalgalı lehim,
260 ° C'ye kadar dalga lehimi, 265 ° C'ye kadar dalga lehimi
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu
9. Tanımlama İşareti:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Konum # 2) = Yeşil - 250 ohm direnç
10. Kullanım Koşulları:
1) Geçerli olduğu = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Tesisler
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
