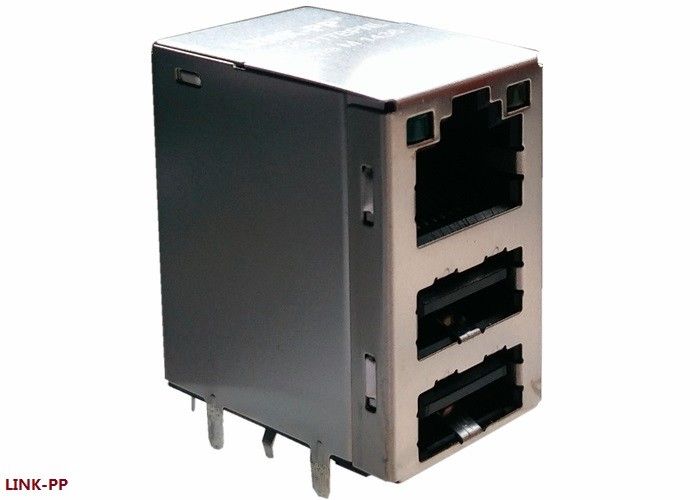

RJ45 Konnektörler 10/100 / 1000Mbps Manyetik ile JW00013 USB

Rj45 Konnektörlü JW00013 USB 10/100 / 1000Mbps Manyetik

Hızlı Ayrıntılar

Rj45 + USB W / LED W / Filtre 10/100 / 1000Mbps, Korumalı Thru-Delik

1. ROHS “NL” tepe lehim derecesi 260 ° C
2.Low yükseklik ve yönetim alanı en aza indirmek için küçük ayak izi

3. IEEE 802.3 şartnamesini belirler
8mA bias akımı ile 4.350µH minimum OCL
Maksimum EMI bastırma için 5. Yüksek performans

6. Tasarım Modeli: 【 JW00013 】

7. Mass Üretim Modeli: 【 LPJU5303BONL 】

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

Rj45 + USB W / LED W / Filtre 10/100 / 1000Mbps, Korumalı Thru-Delik, M silme IEEE 802.3 / af / at

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..
