Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: KLA1S109-34 LF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.85
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 250000-320000/ay
Parça numarası: |
KLA1S109-34 LF |
Seri Üretim: |
LPJG0801BANL |
Orijinal Munafactuer: |
LINK-PP |
Uygulama: |
1000Base-T |
Iptal: |
Lehim |
LED: |
İsteğe bağlı |
IC Maç: |
ATSAMD20E18A-MNT |
Dağı Stili: |
DALDIRMA / giriş yan |
Parça numarası: |
KLA1S109-34 LF |
Seri Üretim: |
LPJG0801BANL |
Orijinal Munafactuer: |
LINK-PP |
Uygulama: |
1000Base-T |
Iptal: |
Lehim |
LED: |
İsteğe bağlı |
IC Maç: |
ATSAMD20E18A-MNT |
Dağı Stili: |
DALDIRMA / giriş yan |

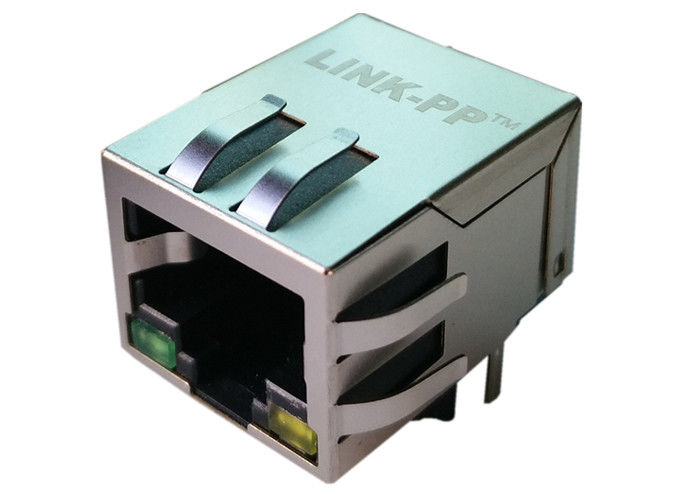

1000 BASE-T RJ45 1 x 1 ENTEGRE MANYETİK KONNEKTÖR
1.RJ-45 FCC standardına uygun olması gerekir
2. IEEE802.3u standartlarının gereklerini yerine getirir.
10/100 BASE-TX manyetik ile 3.RJ 45 konektör.
4. RoHS gereklilikleri ile tamamlayın - tüm parça No Cd, No Hg, No Cr6 +, PBB ve PBDE ve harici pinlerde No Pb yok.
5. Çalışma sıcaklığı aralığı: 0 + ila + 70 ℃.
6. Depolama sıcaklığı aralığı: -25 ℃ ila + 125 ℃
7. Tasarım Modeli : 【KLA1S109-34 LF】
8. Seri Üretim Modeli : 【LPJG0801BANL】
MAG.REVERSE LATCH,
LED isteğe bağlı; EMI-parmak İsteğe bağlı.
10/100/1000 Base-T Entegre Manyetikli, Sarı / Yeşil LED'li, Tab Aşağı, RoHS'li 1x1 Bağlantı Noktalı RJ45 Dişi Konnektör | |
LINK-PP Parça Numarası | LPJG0801BANL |
Her iki el parça numarası | KLA1S109-34 LF |
Uygulamaya Lan | ETHERNET (NoN PoE) |
AutomDX | EVET |
Bst Devresi | EVET |
Yapılandırma RX | T, C |
Yapılandırma TX | T, C |
Temas alanı çiftleşme alanı | ALTIN 6u "/ 15u" / 30u " |
Port başına Çekirdek | 8 |
diyotlar | YOK |
LED Seçeneği | Sarı / Yeşil LED |
mandal | TAB Aşağı |
Port Sayısı | 1X1 |
PCB | FR4'de |
PCB Montaj Açısı | YAN GİRİŞ |
Pcb istinat sonrası | T POST |
Paket Yüksekliği (İnç) | 0.528 |
Paket Yüksekliği (mm) | 13.40 |
Paket Uzunluğu (İnç) | 0,839 |
Paket Uzunluğu (mm) | 21,30 |
Paket Genişliği (İnç) | 0.626 |
Paket Genişliği (mm) | 15.90 |
Pin türü | THT SOLDER |
RoHS Uyumlu | YES-RoHS-5 Lehim Muayenesinde Kurşun |
Arama | EVET |
EMI Sekmelerini Kalkan | olmadan |
hız | 10/100/1000 BASE-T |
Sıcaklık | 0 - 70 ℃ |
Oran RX değerini döndürür | 1CT: 1CT |
Oranı TX'i döndürür | 1CT: 1CT |
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Bağlayıcı
2) Kriko Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)
2. Mekanik Eklenti:
1) Kriko Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Fesih İle İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Vücut İlgili Özellikler:
1) Port Konfigürasyonu = Tek / Çok
2) EMI Parmakları - Üst ve Yanlar = Olan / Olmayan
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzeye Montaj
7. Konut İlgili Özellikler:
1) Konektör Stili = Kriko
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C kabiliyetine sahip dalga lehimi,
260 ° C kabiliyetine sahip dalga lehimi, 265 ° C kabiliyetine sahip dalga lehimi
Yeniden Lehimleme İsteğe Bağlı;
3) RoHS / ELV Uyum Tarihi: Her zaman RoHS uyumluydu
9. Kimlik İşaretlemesi:
1) Sol LED Renk (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Renk (Konum # 2) = Yeşil - 250 ohm direnç
10. Kullanım Şartları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
ADSL modemler, Anakart Üzerinde LAN gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateway kurulumu, Sınır Geçidi Protokolü, hızlı ethernet switch gibi tüm çalışma ve iletişim ekipmanları ..
